FRAISAGE DE FILET
(cycle 267, DIN/ISO : G267, option de logiciel 19)
4.10
4
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
127
Décalage Chanfrein frontal Q359 (en incrémental) :
distance dont la TNC décale le centre d'outil à
partir du centre du trou. Plage d’introduction 0 à
99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Avance de chanfreinage Q254 : vitesse de
déplacement de l'outil pour le chanfreinage, en mm/
min. Plage d’introduction 0 à 99999,9999 ou
FAUTO,
FU
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO
Séquences CN
25 CYCL DEF 267 FILET.EXT. SUR
TENON
Q335=10 ;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS DE VIS
Q201=-20 ;PROFONDEUR

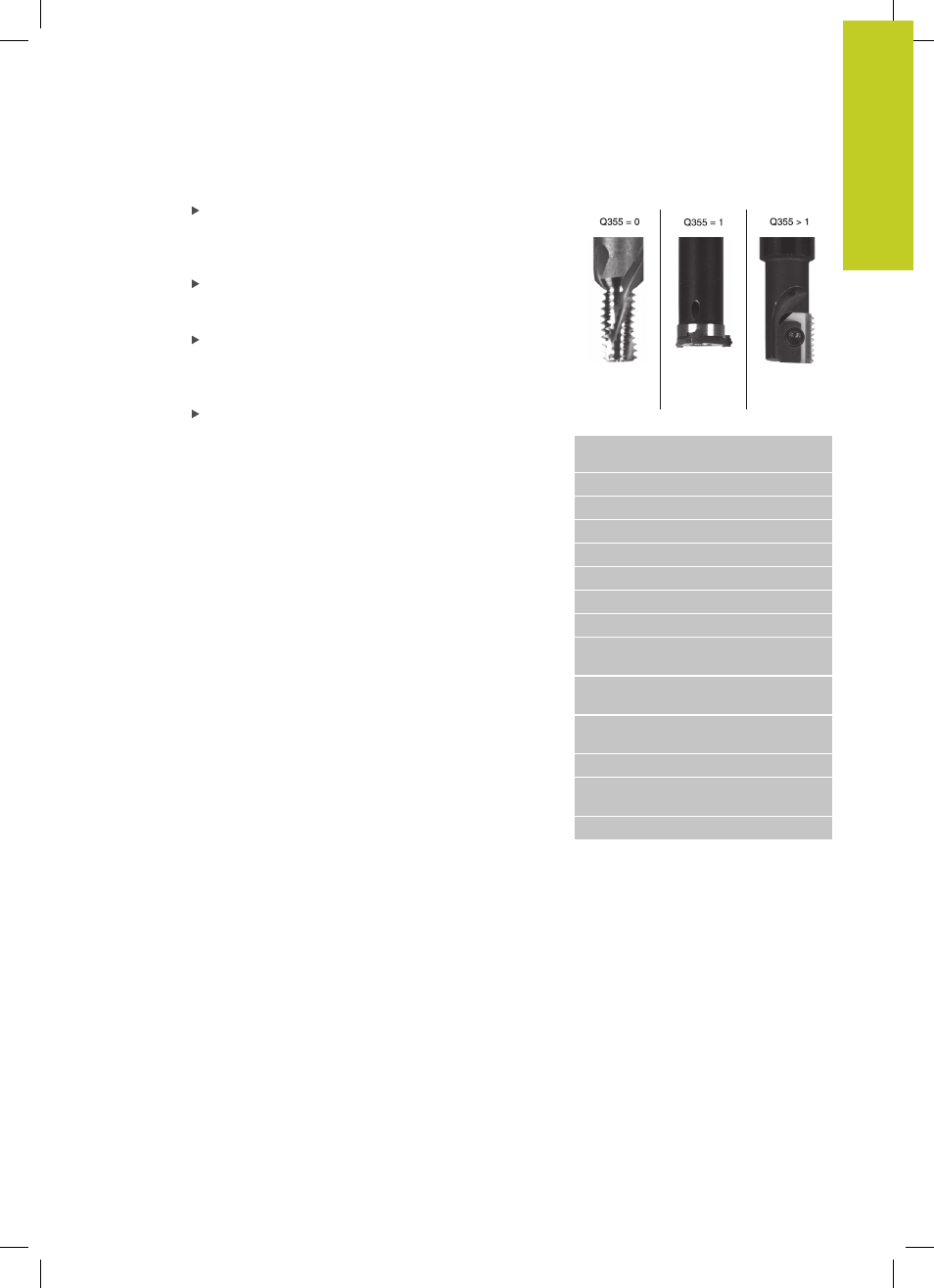

Q355=0 ;FILETS PAR PAS
Q253=750 ;AVANCE PRÉ-POSIT.
Q351=+1 ;MODE FRAISAGE
Q200=2 ;DISTANCE D'APPROCHE
Q358=+0 ;PROF. POUR
CHANFREIN
Q359=+0 ;DÉCAL. JUSQ.
CHANFREIN
Q203=+30 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q254=150 ;AVANCE
CHANFREINAGE
Q207=500 ;AVANCE FRAISAGE
