Travailler avec les cycles d'usinage 2.1
2
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
45

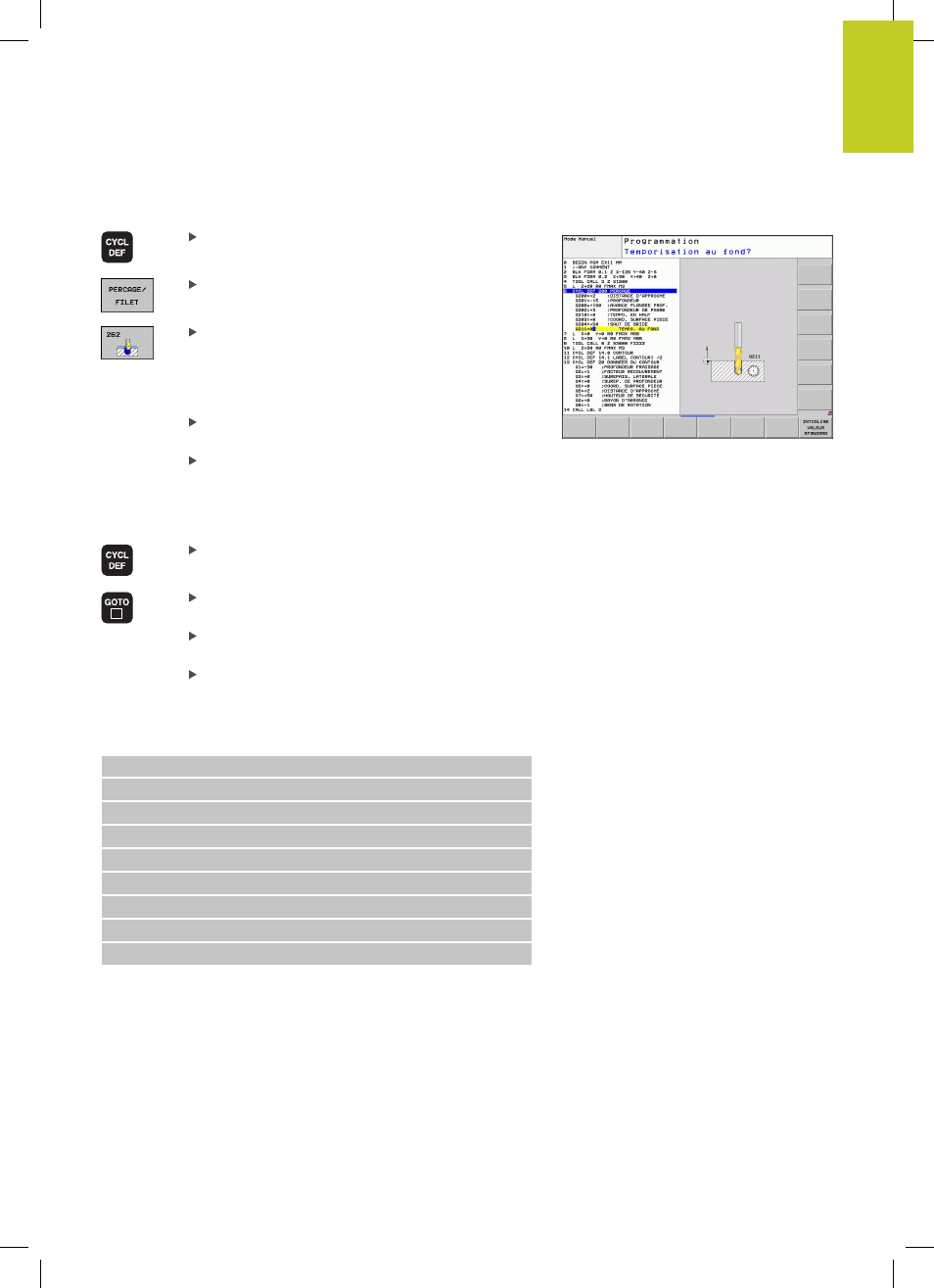

Définir le cycle avec les softkeys
La barre de softkeys affiche les différents groupes
de cycles
Sélectionner le groupe de cycles, p. ex., cycles de
perçage
Sélectionner le cycle, p. ex. FILETAGE. La TNC
ouvre un dialogue et réclame toutes les données
requises. En même temps, la TNC affiche dans la
moitié droite de l'écran un graphique dans lequel
le paramètre à introduire est en surbrillance
Introduisez tous les paramètres réclamés par la
TNC et validez chaque saisie avec la touche ENT.
La TNC termine le dialogue lorsque toutes les
données requises sont introduites
Définir le cycle avec la fonction GOTO
La barre de softkeys affiche les différents groupes
de cycles.
Dans une fenêtre auxiliaire, la TNC affiche un
aperçu des cycles.
Avec les touches fléchées, sélectionnez le cycle
souhaité ou
introduisez le numéro du cycle et validez à chaque
fois avec la touche ENT. La TNC ouvre alors le
dialogue du cycle tel que décrit précédemment.
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO AU FOND
