iTNC 530 HEIDENHAIN 99
3.1 Pr
incipes de base
Système de référence sur fraiseuses
Pour l’usinage d’une pièce sur une fraiseuse, le système de référence

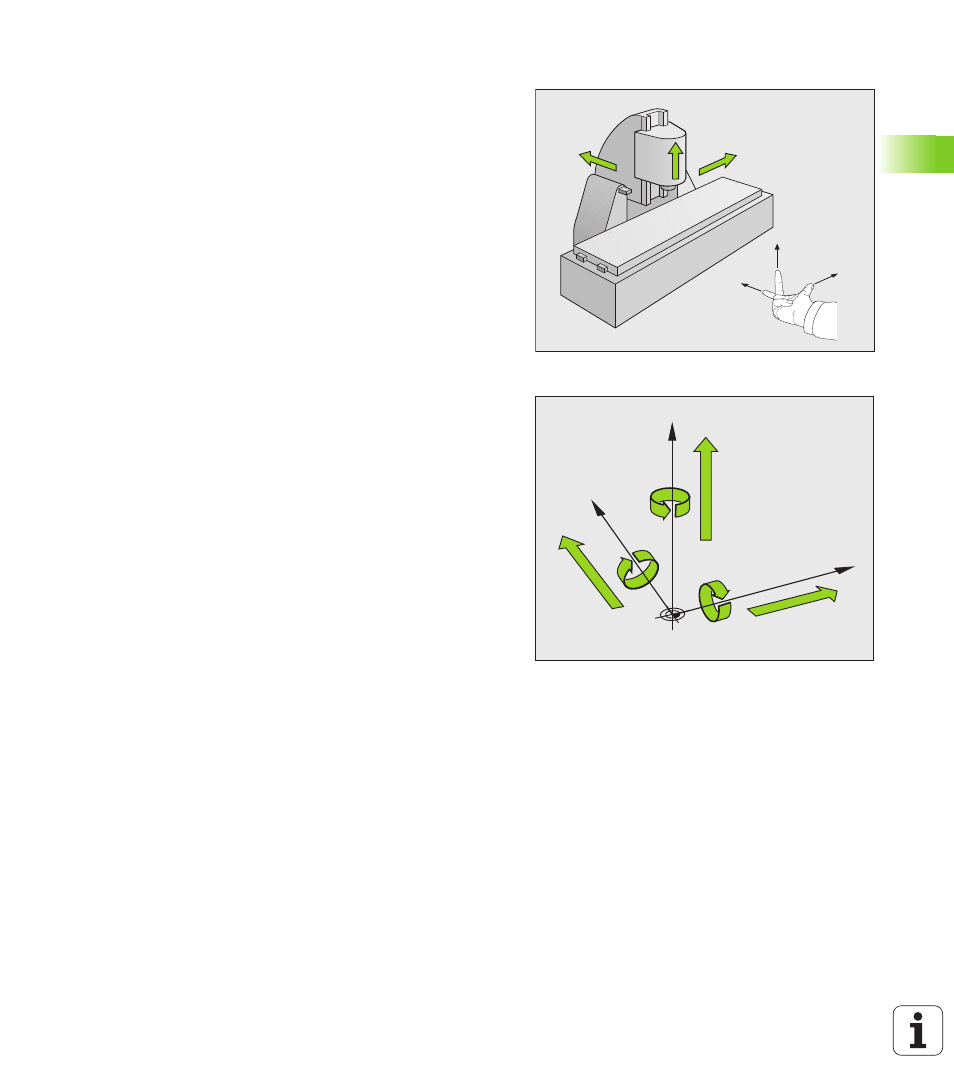

est généralement le système de coordonnées cartésiennes. La figure
de droite montre le parallèle entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique : le majeur dirigé dans le
sens de l’axe d’outil indique alors le sens Z+, le pouce indique le sens
X+, et l’index le sens Y+.
L'iTNC 530 peut commander jusqu'à 9 axes. En plus des axes
principaux X, Y et Z, existent également les axes auxiliaires U, V et W
qui leur sont parallèles. Les axes rotatifs sont les axes A, B et C. La
figure en bas à droite montre la relation des axes auxiliaires et axes
rotatifs avec les axes principaux.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
