490 Mode manuel et dégauchissage
14.7 Compensation du désaxag
e de la pièce a
v
e
c un palpeur 3D

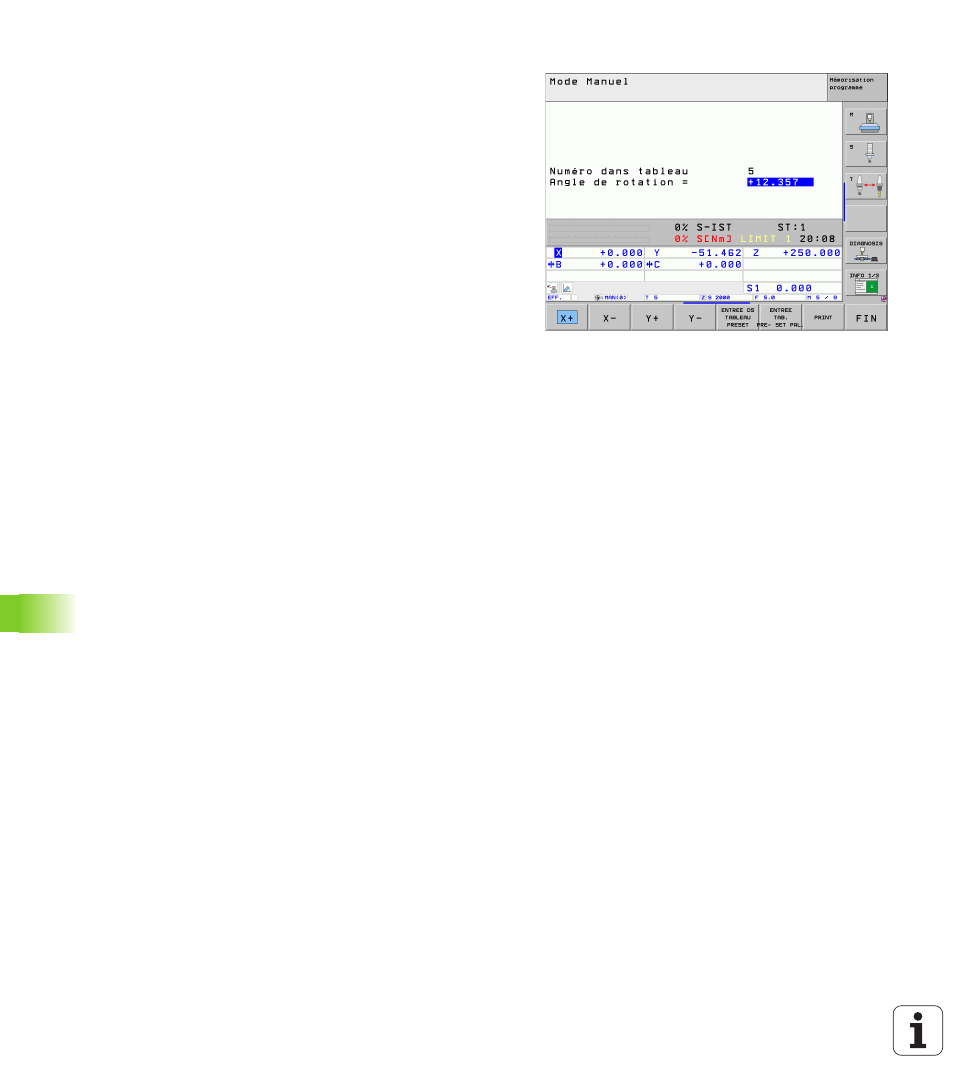

Afficher la rotation de base
Lorsque vous sélectionnez à nouveau PALPAGE ROT, l'angle de la
rotation de base apparaît dans l'affichage de l'angle de rotation. La
TNC affiche également l'angle de rotation dans l'affichage d'état
supplémentaire (INFOS POS.)
L’affichage d’état fait apparaître un symbole pour la rotation de base
lorsque la TNC déplace les axes de la machine conformément à la
rotation de base.
Annuler la rotation de base
U Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE ROT
U Introduire l'angle de rotation „0“, valider avec la touche ENT
U Quitter la fonction de palpage: Appuyer sur la touche END
