472 Mode manuel et dégauchissage
14.4 Initialisation du point d'or
igine sans palpeur 3D

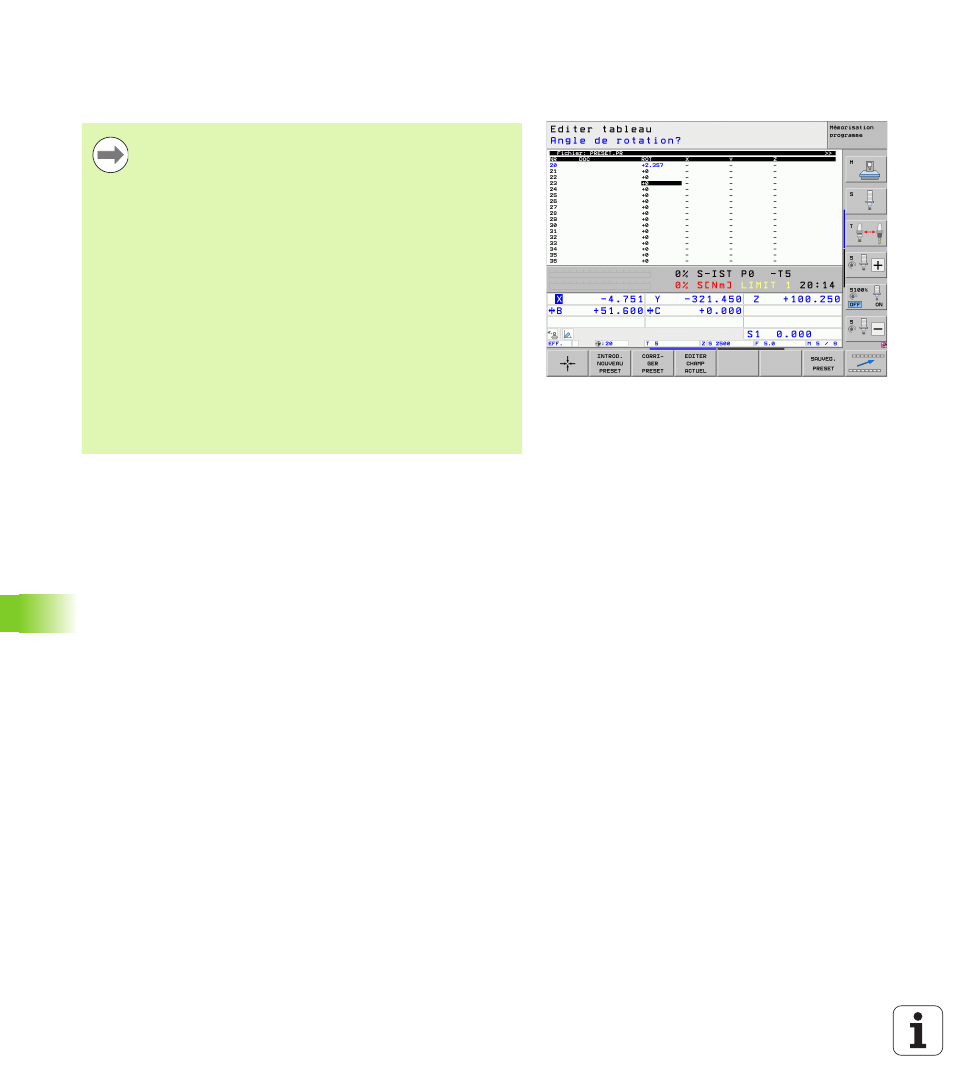

Gestion des points d'origine avec le tableau
Preset
Enregistrer les points d'origine dans le tableau Preset
Le tableau Preset s'intitule PRESET.PR et est mémorisé dans le
répertoire TNC:\. On ne peut éditer PRESET.PR qu'en modes de
fonctionnement Manuel et Manivelle électronique. En mode
Mémorisation/édition de programme, vous pouvez lire le tableau mais
non le modifier.
L'opération qui consiste à copier le tableau Preset vers un autre
répertoire (pour sauvegarder les données) est autorisée. Les lignes
que le constructeur de votre machine a protégées à l'écriture restent
systématiquement protégées à l'écriture dans la copie du tableau; par
conséquent, vous ne pouvez pas les modifier.
Dans la copie du tableau, ne modifiez jamais le nombre de lignes! Cela
pourrait entraîner des problèmes lorsque vous souhaitez réactiver le
tableau.
Pour activer le tableau Preset qui a été copié vers un autre répertoire,
vous devez en ré effectuer la copie vers le répertoire TNC:\.
Plusieurs possibilités s'offrent à vous pour enregistrer des points
d'origine/rotations de base dans le tableau Preset :
„ au moyen des cycles palpeurs en modes de fonctionnement Manuel
ou Manivelle électronique (voir chapitre 14)
„ au moyen des cycles palpeurs 400 à 402 et 410 à 419 en mode
Automatique (voir Manuel d'utilisation des cycles, chapitres 14 et
15)
„ par une introduction manuelle (voir description ci-après)
Vous devriez impérativement utiliser le tableau Preset si
„ votre machine est équipée d'axes rotatifs (table
pivotante ou tête pivotante) et si vous travaillez avec la
fonction d'inclinaison du plan d'usinage
„ votre machine est équipée d'un système de
changement de tête
„ vous avez jusqu'à présent travaillé sur des TNC plus
anciennes en utilisant des tableaux de points zéro en
coordonnées REF
„ vous désirez usiner plusieurs pièces identiques dont les
positions de bridage présentent un désaxage
Le tableau Preset peut contenir n'importe quel nombre de
lignes (points d'origine). Afin d'optimiser la taille du fichier
et la vitesse de traitement, veillez à ne pas utiliser plus de
lignes que nécessaire pour gérer vos points d'origine.
Par sécurité, vous ne pouvez insérer de nouvelles lignes
qu'à la fin du tableau Preset.
