iTNC 530 HEIDENHAIN 285
9.7 F
o
nctions spéciales
D15 PRINT: Emission de textes ou valeurs de
paramètres Q
Avec la fonction D15, vous pouvez sortir les valeurs des paramètres Q
et les messages d'erreur via l'interface de données, par ex. sur une
imprimante. En mémorisant les valeurs de manière interne ou en les
transmettant à un calculateur, la TNC les enregistre dans le fichier
%FN15RUN.A (sortie pendant l'exécution du programme) ou dans le
fichier %FN15SIM.A (sortie pendant le test du programme).
La sortie est mise en attente et elle est déclenchée au plus tard à la
fin du programme ou si vous arrêtez celui-ci. En mode de
fonctionnement pas à pas, le transfert des données à lieu à la fin de la
séquence.
Emission de dialogues et messages d’erreur avec FN: PRINT
„valeur numérique“
Exemple : sortie du numéro de dialogue 20
Emission de dialogues et paramètres Q avec D15 PRINT
„paramètres Q“
Exemple d'application : édition du procès-verbal d'étalonnage d'une
pièce.
Vous pouvez sortir simultanément jusqu'à 6 paramètres Q et valeurs
numériques. La TNC les sépare par des barres obliques.
Exemple : sortie du dialogue 1 et de la valeur numérique de Q1
1100 Accès à cinématique impossible
1101 Pos. mesure hors domaine course
1102 Compensation Preset impossible
Code d'erreur Texte

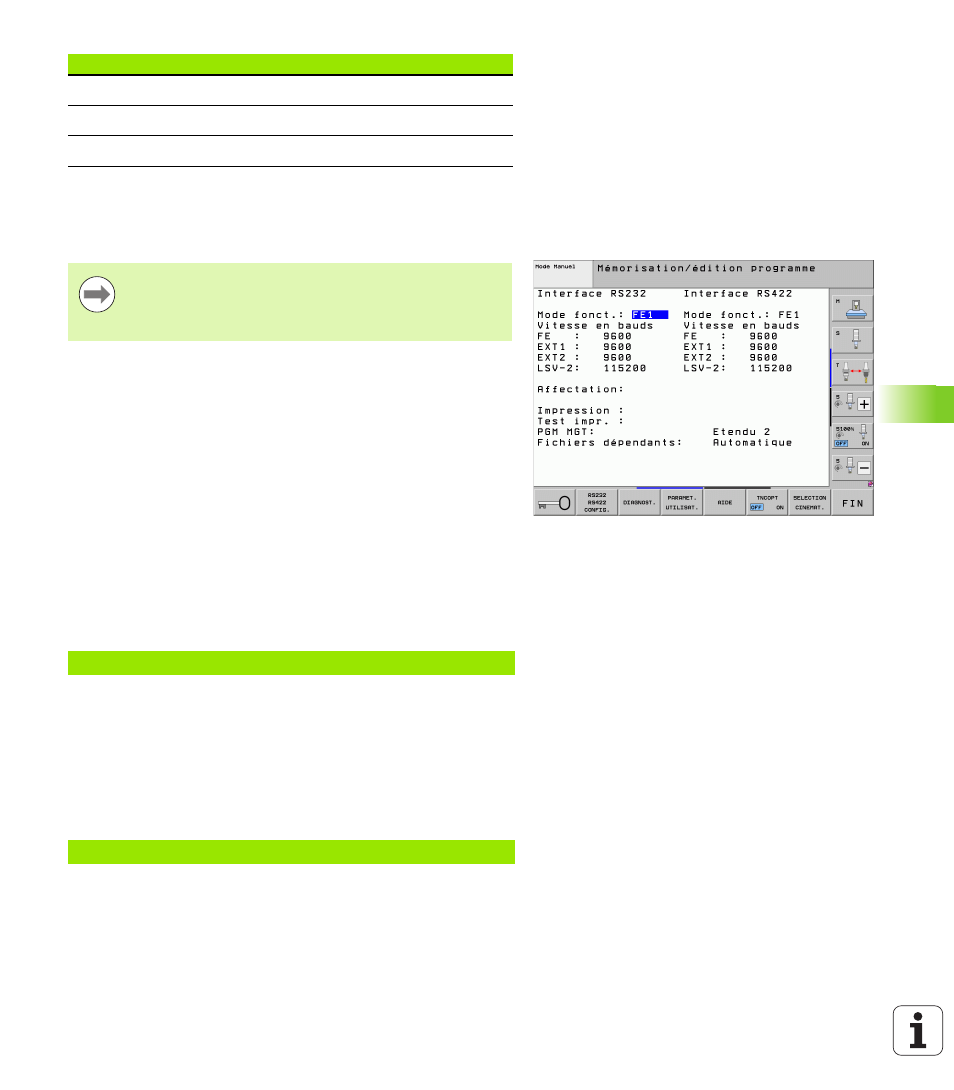

Configurer l'interface de données : dans le menu PRINT ou
PRINT-TEST, définir le chemin vers lequel la TNC doit
mémoriser les textes ou valeurs de paramètres Q. voir
„Affectation”, page 554.
Valeur numérique 0 à 99 : Dialogues pour cycles constructeur
A partir de 100 : Messages d’erreur PLC
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
