14.2 Déplacement des ax
es de la mac
h
ine
Dès que vous avez activé la manivelle à l'aide de la touche d'activation
de manivelle, vous ne pouvez plus vous servir du panneau de
commande. L'écran de la TNC affiche cet état dans une fenêtre
auxiliaire.

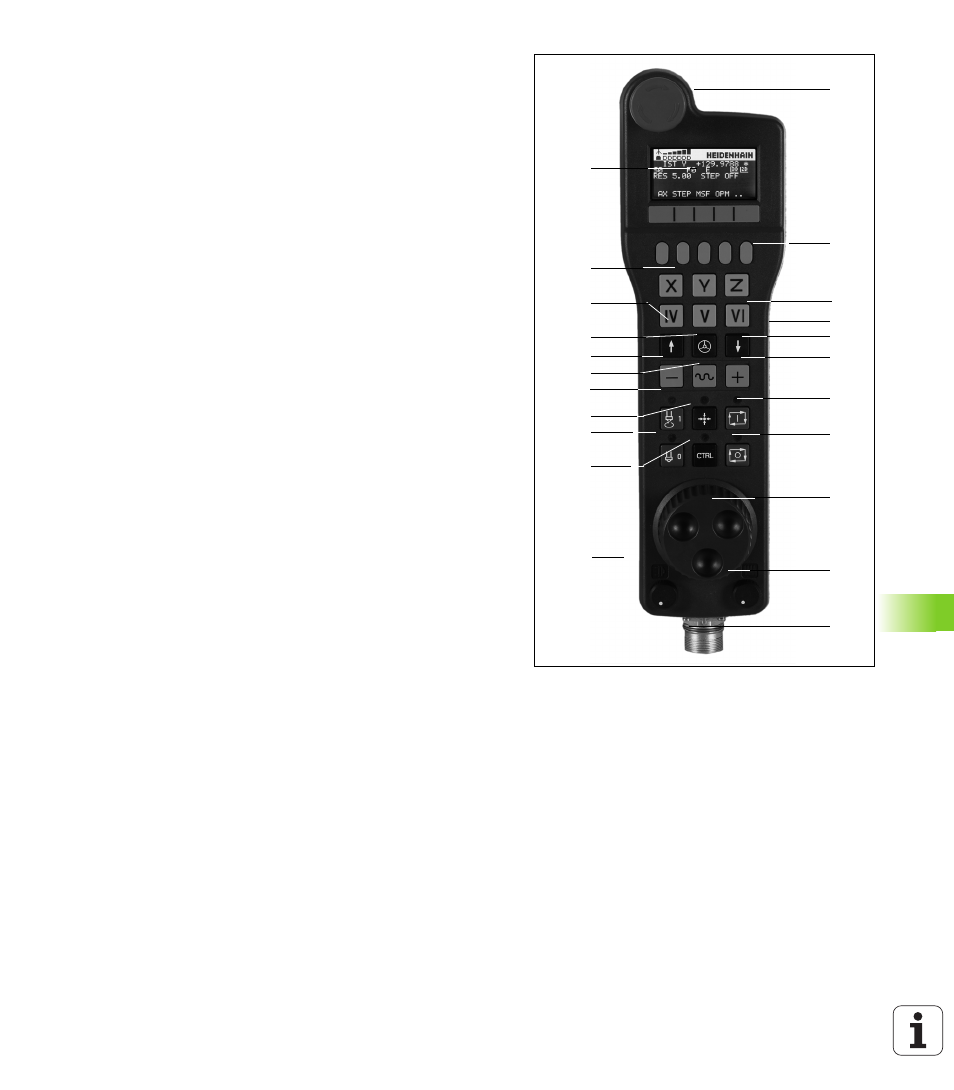

Les manivelles HR 5xx disposent des éléments de commande
suivants :
2
4
8
1
3
4
6
8
14
15
16
18
17
5
13
6
7
12
19
9
11
10
1 Touche d'ARRET D'URGENCE
2 Ecran de manivelle pour l'affichage d'état et la sélection de
fonctions, et autres information à ce sujet : (voir „Ecran
d'affichage” à la page 460)
3 Softkeys
4 Les touches de sélection d'axe peuvent être échangées par le
constructeur en fonction de la configuration des axes
5 Touche d'activation de la manivelle
6 Touches fléchées pour définir la sensibilité de la manivelle
7 Touche de validation
8 Touche indiquant le sens suivant lequel la TNC déplace l'axe
sélectionné
9 Superposition du rapide pour les touches de sens
10 Activation de la broche (fonction dépendant de la machine),
touche échangeable par le constructeur de la machine)
11 Touche „générer séquence CN“ (fonction dépendant de la
machine, touche échangeable par le constructeur de la machine)
12 Activation de la broche (fonction dépendant de la machine,
touche échangeable par le constructeur de la machine)
13 Touche CTRL pour fonctions spéciales (fonction dépendant de la
machine, touche échangeable par le constructeur de la machine)
14 Start CN (fonction dépendant de la machine, touche échangeable
par le constructeur de la machine)
15 Stop CN (fonction dépendant de la machine, touche échangeable
par le constructeur de la machine)
16 Manivelle
17 Potentiomètre de vitesse de broche
18 Potentiomètre d'avance
19 Connecteur, n'existe pas sur la manivelle WiFi
