234 Programmation : importation de données issues de fichiers DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Configurations par défaut

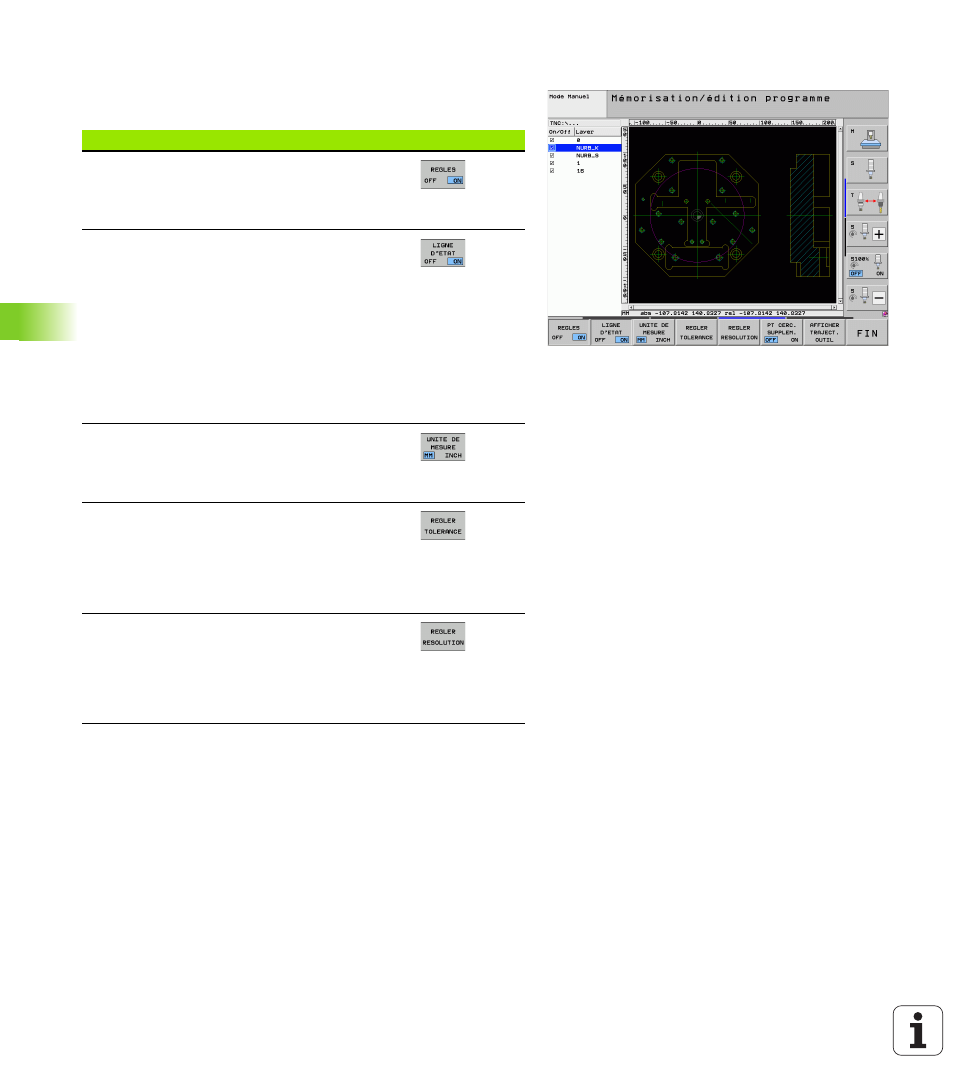

La troisième barre de softkeys offre diverses possibilités de
configuration :
Configuration Softkey
Afficher/ne pas afficher les règles : la TNC affiche
les règles sur les bords gauche et supérieur du
dessin. Les valeurs indiquées sur les règles se
réfèrent au point zéro du dessin.
Afficher/ne pas afficher la barre d'état : la TNC
affiche la barre d'état dans le bord inférieur du
dessin. La barre d'état contient les informations
suivantes :
„ Unité de mesure active (MM ou INCH)
„ Coordonnées X et Y de la position courante de
la souris
„ En mode SELECTION CONTOUR, la TNC
affiche si le contour sélectionné est ouvert
(open contour) ou fermé (closed contour)
Unité de mesure MM/INCH : configurer l'unité de
mesure du fichier DXF. La TNC délivre également
le programme de contour avec cette unité de
mesure
Régler la tolérance : la tolérance définit la
distance entre deux éléments de contour voisins.
Cette tolérance vous permet de compenser des
imprécisions générées lors de la création du
dessin. La configuration par défaut dépend de la
taille du fichier DXF en entier
Régler la résolution : la résolution définit le
nombre de chiffres après la virgule que la TNC
doit utiliser pour générer le programme de
contour. Par défaut : 4 chiffres après la virgule
(correspondant à une résolution de 0.1 µm avec
unité de mesure en MM active)
