348 Programmation : Fonctions spéciales
1
1
.2 Contrôle dynamique anti-c
ollision (option de logiciel)

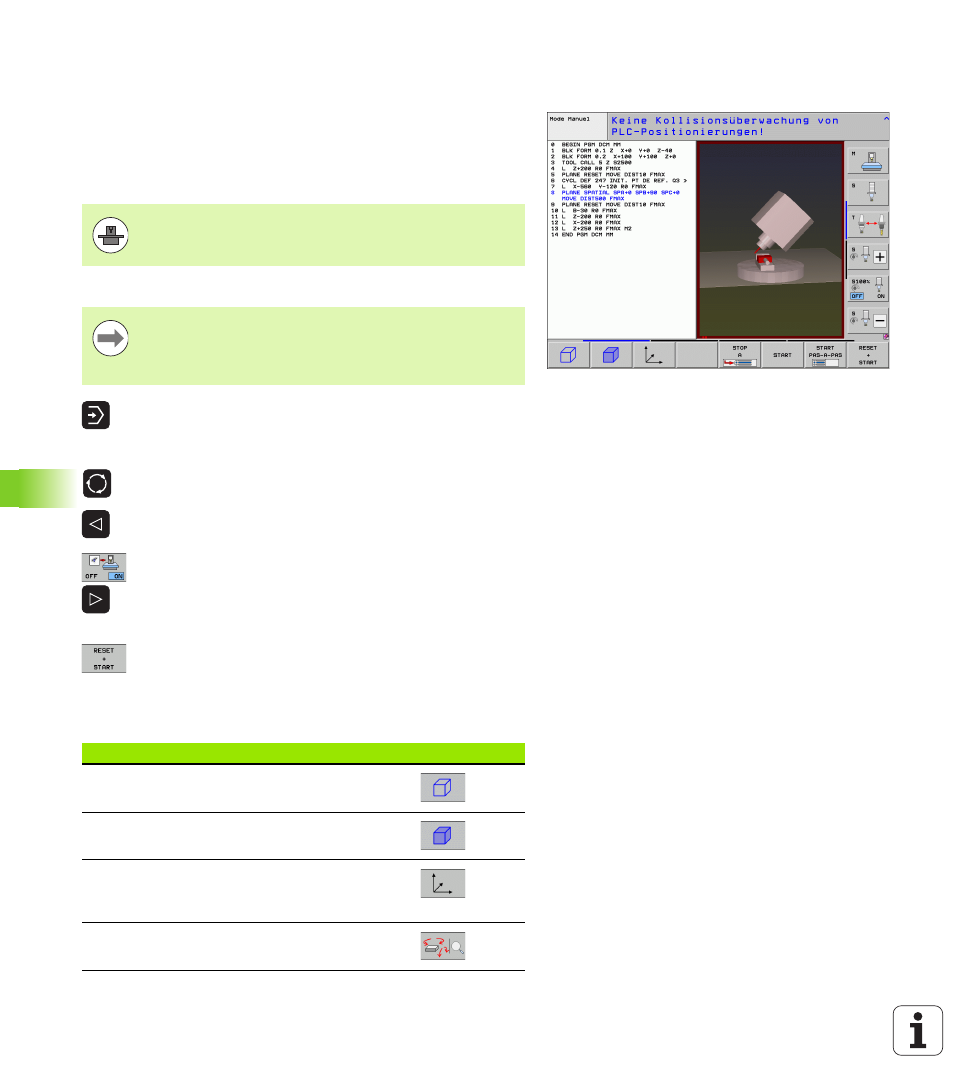

Contrôle anti-collision en mode de
fonctionnement Test de programme
Application
Cette fonction vous permet d'exécuter un contrôle anti-collision avant
l'usinage lui-même.
Conditions requises
Exécuter le test anti-collision
U Choisir le mode Test de programme
U Sélectionnez le programme pour lequel vous désirez
exécuter un contrôle anti-collision
U Sélectionner le partage d'écran
PROGRAMME+CINÉMATIQUE ou KINEMATIC
U Commuter deux fois la barre de softkeys
U Mettre le contrôle anti-collision sur ON
U Commuter deux fois la barre de softkeys dans le sens
inverse
U Lancer le test du programme
En maintenant enfoncée la touche droite de la souris, vous pouvez
faire tourner toute la projection des corps de collision. Par softkey,
vous pouvez aussi choisir entre différentes projections:
Pour exécuter un test de simulation graphique, le
constructeur de votre machine doit avoir activé cette
fonction.
Vous définissez le point d'origine pour le test anti-collision
dans la fonction MOD Pièce brute dans la zone d'usinage
(voir „Représenter la pièce brute dans la zone d'usinage”
à la page 571)!
Fonction Softkey
Commutation entre le modèle filaire et la
projection du volume
Commutation entre la projection du volume et la
projection transparente
Affichage/occultation des systèmes de
coordonnées générés par des transformations
dans la description de cinématique
Fonctions pour tourner, pivoter et zoomer
