Définir les opérations d'usin
age

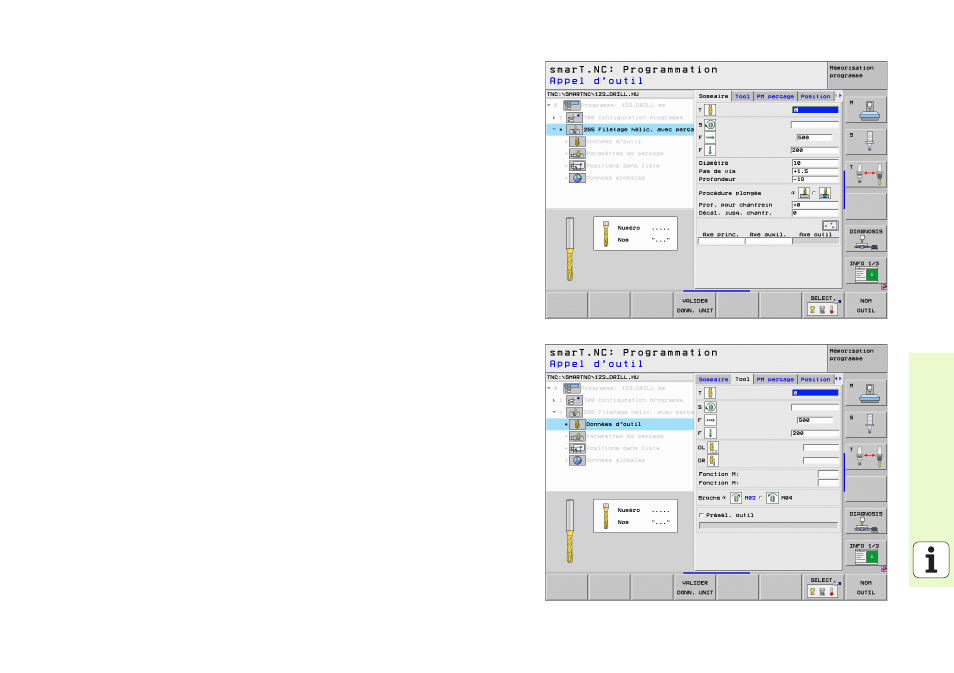

Unit 265 Fraisage de filets hélicoïdal avec perçage
Paramètres du formulaire Sommaire:
 T : Numéro ou nom de l'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de fraisage
 F : Avance de plongée [mm/min.] ou FU [mm/tour]
 Diamètre : Diamètre nominal du filet
 Pas de vis : Pas de la vis
 Profondeur : Profondeur du filet
 Procédure plongée : Définir si la plongée pour chanfrein doit s'effectuer
avant ou après le fraisage du filet
 Prof. pour chanfrein : Profondeur de plongée lors de la plongée pour
chanfrein
 Décal. jusqu. chanfr. : Distance correspondant au décalage de l'outil
à partir du centre du trou
 Positions d'usinage (cf. „Définir les positions d'usinage” à la page 145.)
Autres paramètres dans le formulaire détaillé Tool:
 DL : Longueur Delta pour l'outil T
 DR : Rayon Delta pour l'outil T
 Fonction M : Fonctions auxiliaires M au choix
 Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
 Présel. outil : En cas de besoin, numéro de l'outil suivant pour
accélérer le changement d'outil (ceci dépend de la machine)
