Définir un motif
Avec la softkey, sélectionner le motif à définir
Dans le formulaire, définir les paramètres nécessaires: Sélectionner le
champ d'introduction suivant avec la touche ENT ou la „flèche vers le
bas“
Quitter l'introduction des données: Appuyer sur la touche END

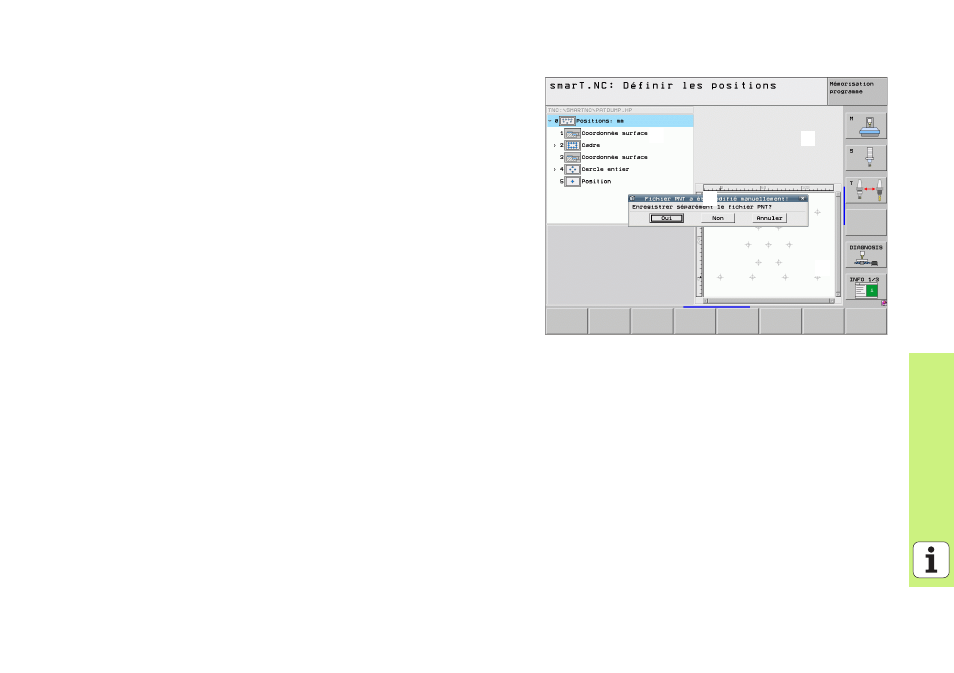

Après avoir introduit les données d'un motif dans le formulaire, smarT.NC
le représente de manière symbolique sous la forme d'une icône située
dans l'arborescence
1
sur la moitié gauche de l'écran.
Le graphique du motif s'affiche sur la moitié inférieure droite de l'écran
2
dès que les paramètres d'introduction ont été enregistrés.
Lorsque vous ouvrez l'arborescence avec la „touche fléchée vers la
droite“, vous pouvez sélectionner à l'aide de la „touche fléchée vers le
bas“ chaque point à l'intérieur du motif que vous avez défini. Dans le
graphique, smarT.NC affiche à droite en bleu le point sélectionné à
gauche (
3
). Pour information, l'écran affiche également dans la moitié
supérieure droite
4
les coordonnées cartésiennes du point qui a été
sélectionné.
