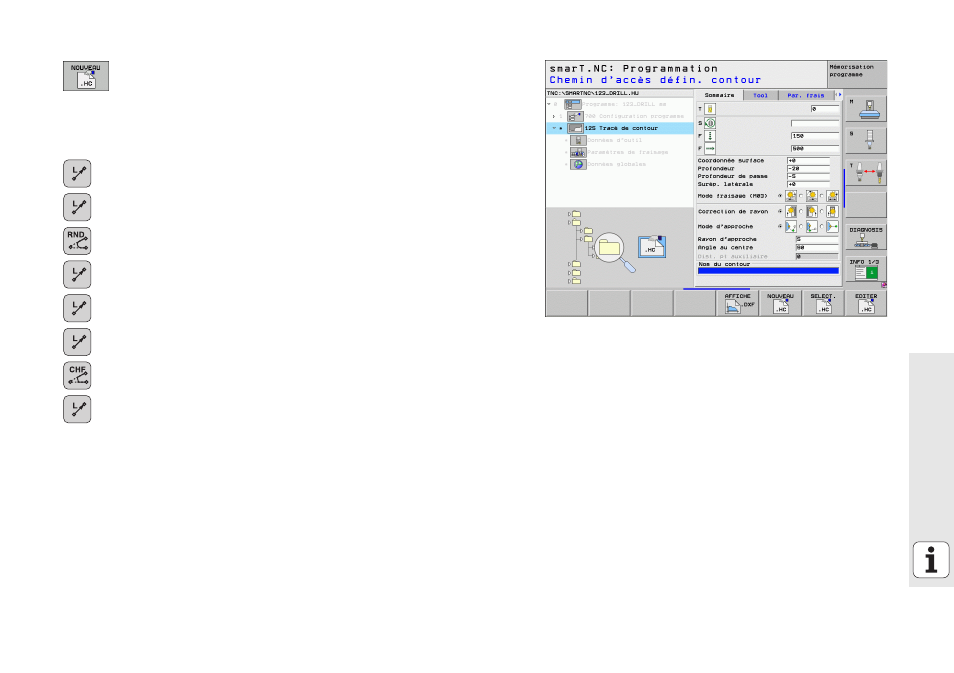

Le champ d'introduction Nom du contour est actif. Créer un
nouveau programme de contour: smarT.NC ouvre une
fenêtre auxiliaire où vous introduisez le nom du contour.
Introduire le nom du contour, valider avec la touche ENT;
smarT.NC se trouve maintenant en mode de
programmation du contour
Avec la touche L, définir le point initial du contour en X et Y:
X=10, Y=10; l'enregistrer avec la touche END
Avec la touche L, aborder le point
2
: X=90; l'enregistrer avec
la touche END
Avec la touche RND, définir le rayon d'arrondi de 8 mm;
l'enregistrer avec la touche END
Avec la touche L, aborder le point
3
: Y=80; l'enregistrer avec
la touche END
Avec la touche L, aborder le point
4
: X=90, Y=70;
l'enregistrer avec la touche END
Avec la touche L, aborder le point
5
: Y=10; l'enregistrer avec
la touche END
Avec la touche CHF, définir le chanfrein de 6 mm;
l'enregistrer avec la touche END
Avec la touche L, aborder le point final
6
: X=10; l'enregistrer
avec la touche END
Enregistrer le programme du contour avec la touche END:
smarT.NC est maintenant à nouveau dans le formulaire de
définition de l'usinage du contour
Enregistrer l'opération complète d'usinage du contour avec
la touche END. L'opération d'usinage du contour est
entièrement définie
Tester et exécuter l'usinage du programme ainsi créé de la
manière décrite précédemment
