Traiter les fichiers DXF (option de logicie
l)

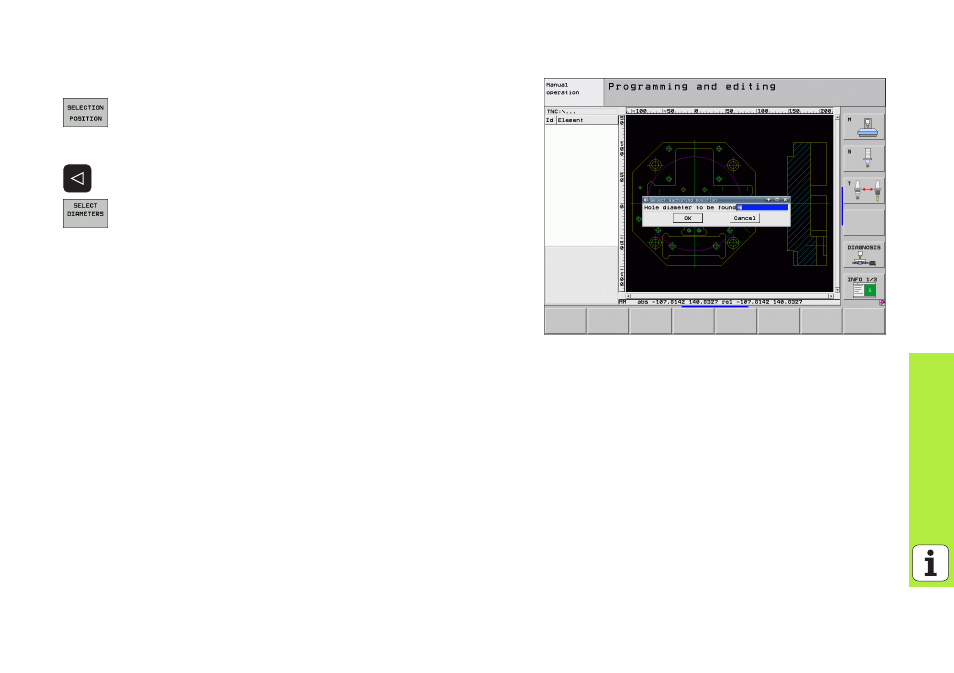

Sélection rapide des positions de perçage en introduisant le
diamètre
 Sélectionner le mode de sélection de la position d'usinage:
La TNC occulte les couches affichées dans la fenêtre de
gauche et active la fenêtre de droite permettant de
sélectionner la position
 Sélectionner la dernière barre de softkeys
 Ouvrir la boîte de dialogue pour introduire le diamètre: La
TNC affiche une fenêtre auxiliaire où vous pouvez introduire
un diamètre au choix
 Introduire le diamètre désiré, valider avec la touche ENT: La
TNC recherche un fichier DXF en fonction du diamètre
introduit et affiche ensuite une fenêtre dans laquelle est
sélectionné le diamètre le plus proche de celui que vous
avez introduit. Vous pouvez aussi après coup filtrer les trous
en fonction de leur taille
 Si nécessaire, configurer le filtre (cf. „Configuration du
filtre” à la page 199) et valider avec le bouton Utiliser: La
TNC valide les positions sélectionnées dans la fenêtre de
gauche (affichage d'un symbole en forme de point)
 Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, tirez sur un nouveau cadre
de sélection mais en maintenant actionnée la touche CTRL
