165
Définir le
s positions
d'usinage

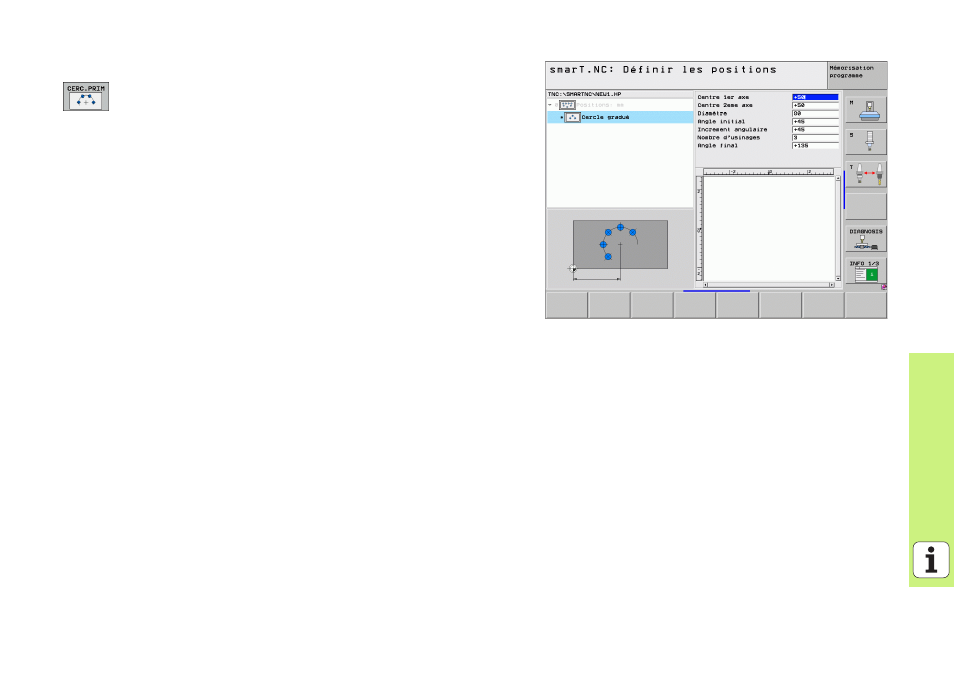

Arc de cercle
 Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
 Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe auxiliaire du plan d'usinage
 Diamètre : Diamètre du cercle
 Angle initial : Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan d'usinage
actif (ex. X avec l'axe d'outil Z). Valeur positive ou négative
 Incrément angulaire : Angle polaire incrémental entre deux
positions d'usinage. Valeur positive ou négative. Une
modification de l'incrément angulaire entraîne
automatiquement une modification de l'angle final
programmé
 Nombre d'usinages : Nombre total de positions d'usinage sur
le cercle
 Angle final : Angle polaire du dernier trou. Axe de
référence: Axe principal du plan d'usinage actif (ex. X avec
l'axe d'outil Z). Valeur positive ou négative. Une modification
de l'angle final entraîne automatiquement une modification
de l'incrément angulaire qui a déjà été éventuellement
programmé
