Traiter les fichiers DXF (option de logicie
l)
Partager, rallonger, raccourcir les éléments du contour
Si des éléments de contour à sélectionner sont en butée sur le plan, vous
devez alors tout d'abord partager l'élément de contour correspondant.
Cette fonction vous est proposée automatiquement lorsque vous êtes en
mode de marquage d'un contour.
Procédez de la manière suivante:
 L'élément de contour en butée est sélectionné; il est donc marqué en
bleu

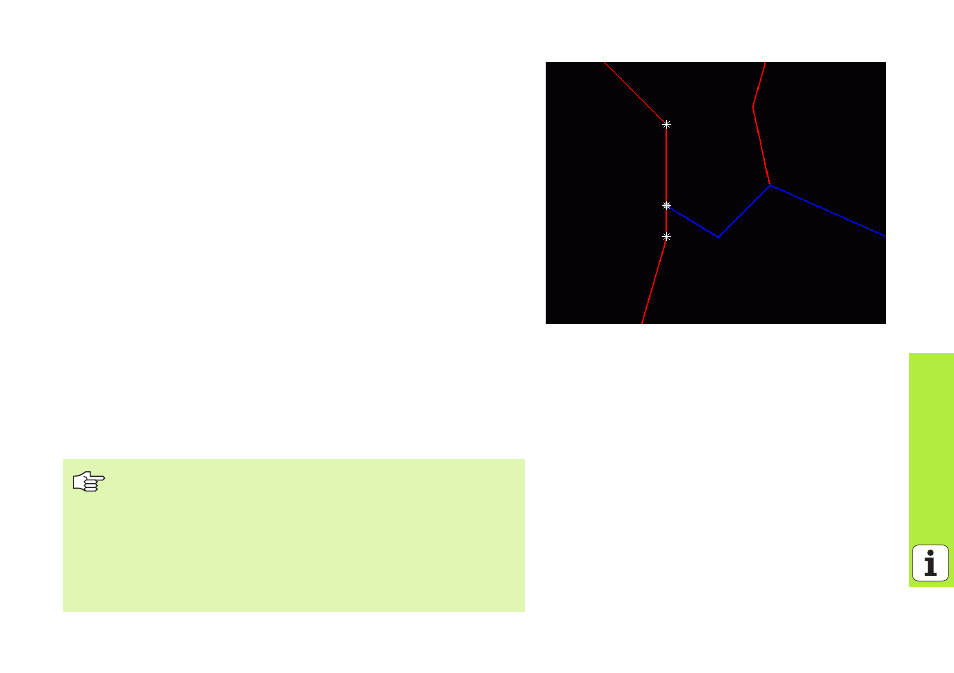

 Cliquer sur l'élément de contour à partager: La TNC affiche le point
d'intersection avec une étoile entourée d'un cercle et les points finaux
sélectionnables, avec une étoile simple
 Tout en maintenant la touche CTRL enfoncée, cliquer sur le point
d'intersection: La TNC partage l'élément de contour au niveau du point
d'intersection et occulte à nouveau les points. Si nécessaire, la TNC
rallonge ou raccourcit l'élément de contour en butée et ce, jusqu'au
point d'intersection des deux éléments
 Cliquer à nouveau sur l'élément de contour partagé: La TNC affiche à
nouveau le point d'intersection et les points finaux
 Cliquer sur le point final désiré: La TNC marque en bleu l'élément qui
est maintenant partagé
 Sélectionner l'élément de contour suivant
Si l'élément de contour à rallonger/raccourcir est une droite,
la TNC rallonge/raccourcit l'élément de contour de manière
linéaire. Si l'élément de contour à rallonger/ raccourcir est un
arc de cercle, la TNC rallonge/raccourcit l'arc de cercle de
manière circulaire.
Pour pouvoir utiliser cette fonction, il faut qu'au moins deux
éléments de contour soient marqués pour que le sens soit
défini clairement.
