Définir le
s positions
d'usinage

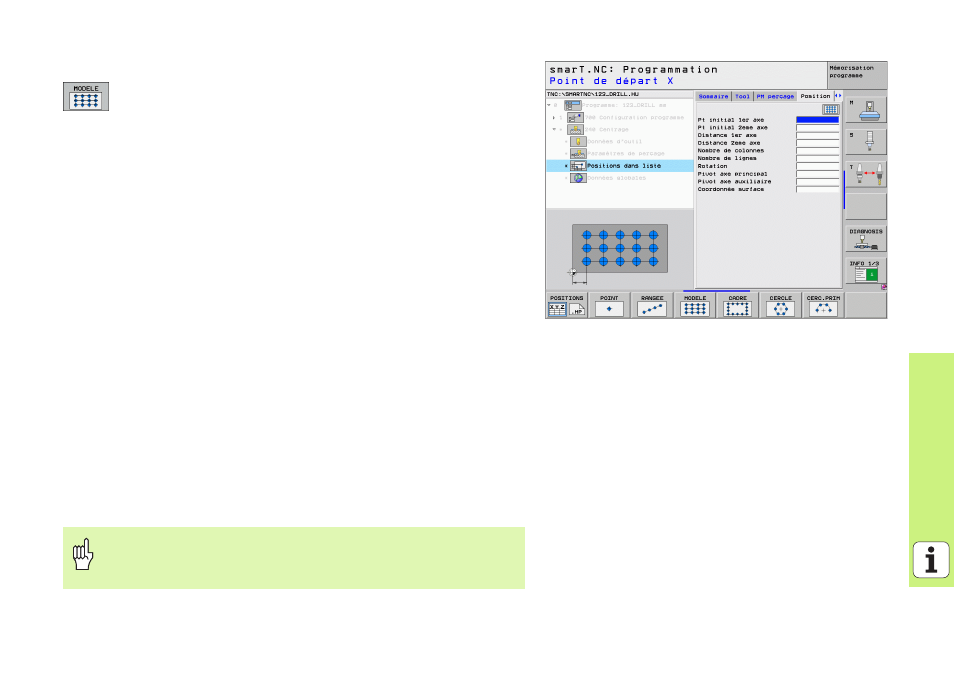

Motif droit, avec pivotement ou distorsion
 Point initial 1er axe : Coordonnée du point initial du motif
1 dans l'axe principal du plan d'usinage
 Point initial 2ème axe : Coordonnée du point initial du
motif 2 dans l'axe auxiliaire du plan d'usinage
 Distance 1er axe : Distance entre les positions d'usinage
dans l'axe principal du plan d'usinage. Valeur positive ou
négative
 Distance 2ème axe : Distance entre les positions d'usinage
dans l'axe auxiliaire du plan d'usinage. Valeur positive ou
négative
 Nombre de colonnes : Nombre total de colonnes pour le motif
 Nombre de lignes : Nombre total de lignes pour le motif
 Rotation : Angle de rotation suivant lequel l'ensemble du
motif doit pivoter autour du point initial programmé. Axe de
référence: Axe principal du plan d'usinage actif (ex. X avec
l'axe d'outil Z). Valeur positive ou négative
 Pivot axe principal : Angle de rotation suivant lequel seul
l'axe principal du plan d'usinage subira une distorsion par
rapport au point initial programmé. Valeur positive ou
négative.
 Pivot axe auxiliaire : Angle de rotation suivant lequel seul
l'axe auxiliaire du plan d'usinage subira une distorsion par
rapport au point initial programmé. Valeur positive ou
négative.
 Coordonnée surface pièce : Coordonnée de la surface de la
pièce
Les paramètres Pivot axe principal et Pivot axe
auxiliaire
agissent en addition d'une Rotation de
l'ensemble du motif exécutée auparavant.
