Traiter les fichiers DXF (option de logicie
l)

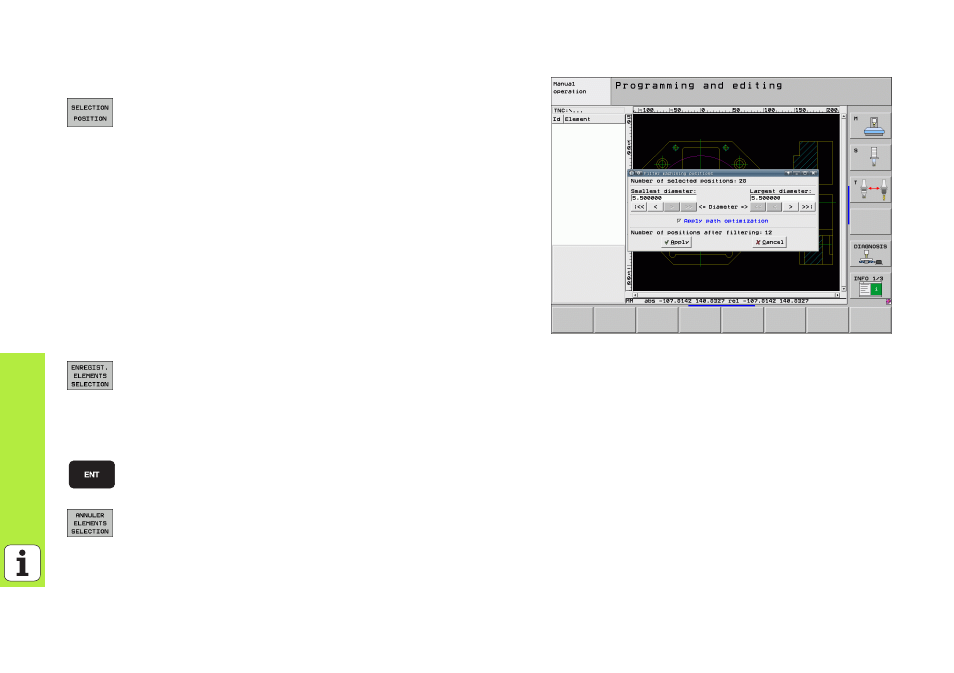

Sélection rapide des positions de perçage en tirant sur un cadre de
sélection avec la souris
 Sélectionner le mode de sélection de la position d'usinage:
La TNC occulte les couches affichées dans la fenêtre de
gauche et active la fenêtre de droite permettant de
sélectionner la position
 Appuyer sur la touche Maj du clavier et avec la touche
gauche de la souris, tirer sur un cadre de sélection dans
lequelle la TNC doit valider comme positions de perçage
tous les centres de cercle: La TNC affiche une fenêtre vous
permettant de filtrer les trous en fonction de leur taille
 Configurer le filtre (cf. „Configuration du filtre” à la page
199) et valider avec le bouton Utiliser: La TNC valide les
positions sélectionnées dans la fenêtre de gauche
(affichage d'un symbole en forme de point)
 Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, tirez sur un nouveau cadre
de sélection mais en maintenant actionnée la touche CTRL
 Enregistrer les positions d'usinage sélectionnées dans un
fichier de points: La TNC ouvre une fenêtre auxiliaire où
vous pouvez introduire librement un nom de fichier. Par
défaut: Nom du fichier DXF. Si le nom du fichier DXF
contient des trémas ou espaces, la TNC remplace ces
caractères par un tiret inférieur
 Valider l'introduction: La TNC enregistre le programme de
contour dans le même répertoire que celui où se trouve le
fichier DXF
 Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier: Appuyer sur la softkey
ANNULER ÉLÉMENTS SÉLECTION et effectuer la sélection
tel que décrit précédemment
