48 1 Introduction
1
.4 Af
fic
h
ag
es d'état

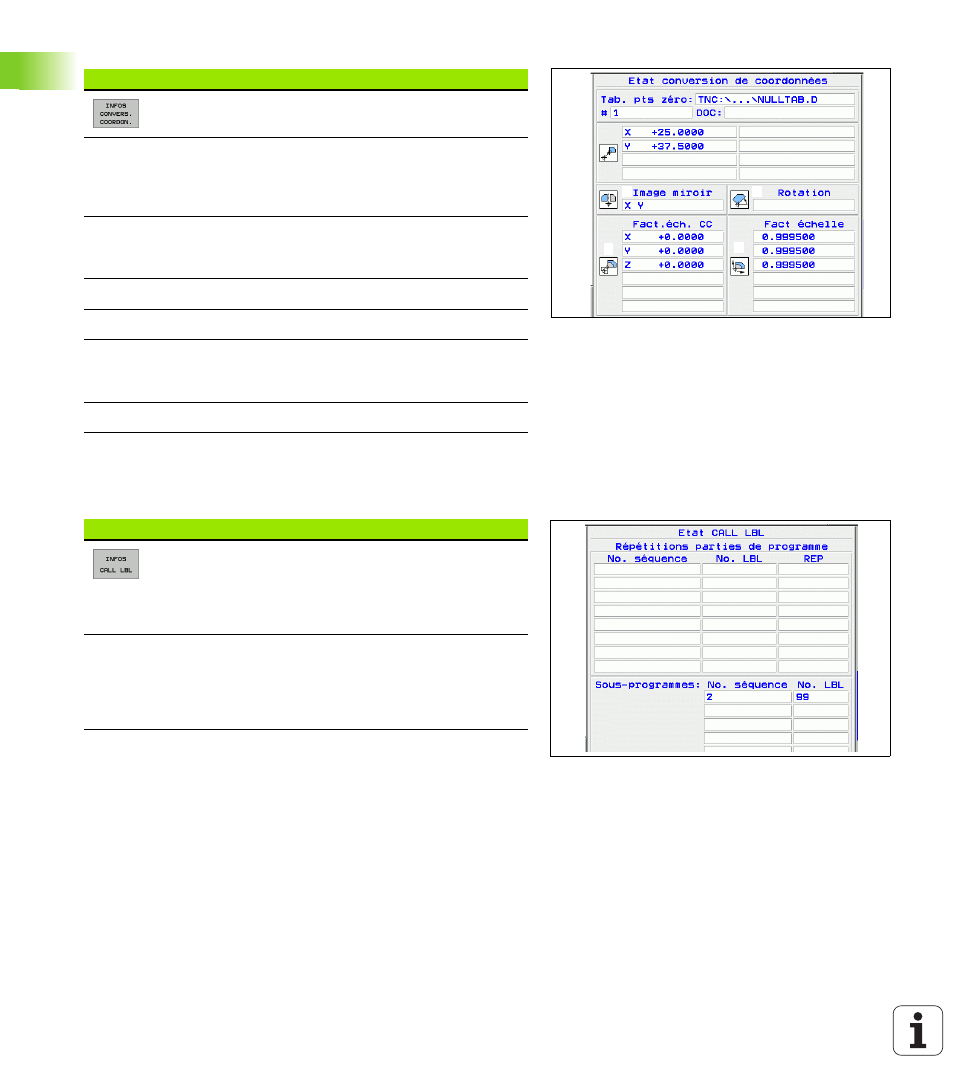

Conversions de coordonnées
Cf. „Cycles de conversion de coordonnées” à la page 424).
Répétition de parties de programme/sous-programmes
Softkey Affectation Signification
1 Nom du tableau de points zéro actif
2 Numéro du point zéro actif (#),
commentaire issu de la ligne active du
numéro de point zéro actif (DOC) du
cycle 7
3 Décalage actif du point zéro (cycle 7); la
TNC peut afficher un décalage actif du
point zéro sur 8 axes à la fois
4 Axes réfléchis (cycle 8)
5 Angle de rotation actif (cycle 10)
6 Facteur échelle actif / facteurs échelles
(cycles 11 / 26); la TNC peut afficher un
facteur échelle actif sur 6 axes à la fois
7 Centre de l'étirement centrique
Softkey Affectation Signification
1 Répétitions de parties de programme
actives avec numéro de séquence,
numéro de label et nombre de
répétitions programmées/restant à
exécuter
2 Numéros de sous-programmes actifs
avec numéro de séquence dans
lesquels le sous-programme a été
appelé et numéro de label qui a été
appelé
6 7
5 4
3
1
2
1
2
