8.6 Cy
cles SL

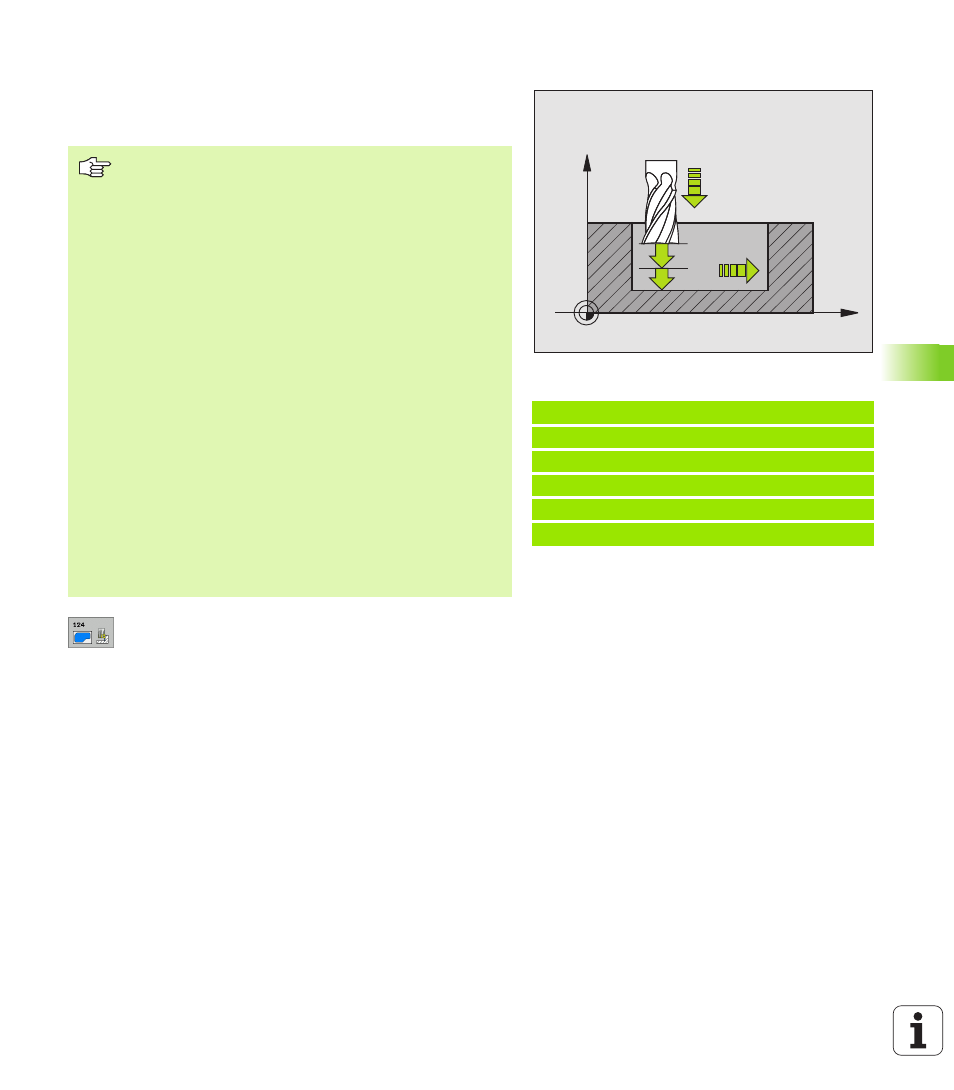

FINITION LATERALE (cycle G124)
La TNC déplace l'outil sur une trajectoire circulaire tangentielle aux
contours partiels. La finition de chaque contour sera effectuée
séparément.
8
Sens de rotation? Sens horaire = -1
Q9:
Sens de l'usinage:
+1: Rotation sens anti-horaire
–1:Rotation sens horaire
8
Profondeur de passe
Q10 (en incrémental): Distance
parcourue par l'outil en une passe
8
Avance plongée en profondeur
Q11: Avance de
plongée
8
Avance évidement
Q12: Avance de fraisage
8
Surépaisseur finition latérale
Q14 (en
incrémental): Surépaisseur pour finition répétée; le
dernier résidu de finition est évidé si vous avez
programmé Q14 = 0
Exemple: Séquence CN
N61 G124 FINITION LATÉRALE
Q9=+1
;SENS DE ROTATION
Q10=+5
;PROFONDEUR DE PASSE
Q11=100
;AVANCE PLONGÉE PROF.
Q12=350
;AVANCE ÉVIDEMENT
Q14=+0
;SURÉPAIS. LATÉRALE
X
Z
Q11
Q12
Q10
Remarques avant que vous ne programmiez
La somme de la surépaisseur latérale de finition (Q14) et
du rayon de l’outil d’évidement doit être inférieure à la
somme de la surépaisseur latérale de finition (Q3,cycle
G120
) et du rayon de l’outil d’évidement.
Si vous exécutez le cycle G124 sans avoir évidé
précédemment avec le cycle G122, le calcul indiqué plus
haut reste valable; le rayon de l’outil d’évidement a alors la
valeur „0“.
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
Vous pouvez aussi utiliser le cycle G124 pour le fraisage de
contours. Vous devez alors
définir le contour à fraiser comme un îlot séparé (sans
limitation de poche) et
introduire dans le cycle G120 la surépaisseur de finition
(Q3) de manière à ce qu'elle soit supérieure à la somme
de surépaisseur de finition Q14 + rayon de l'outil utilisé
La TNC détermine automatiquement le point initial pour la
finition. Le point initial dépend des conditions de place à
l'intérieur de la poche et de la surépaisseur programmée
dans le cycle G120.
