iTNC 530 HEIDENHAIN 225
6.6 Créer les pr
ogr
ammes de cont
our a
v
e
c fic
h
iers DXF (option de logiciel)

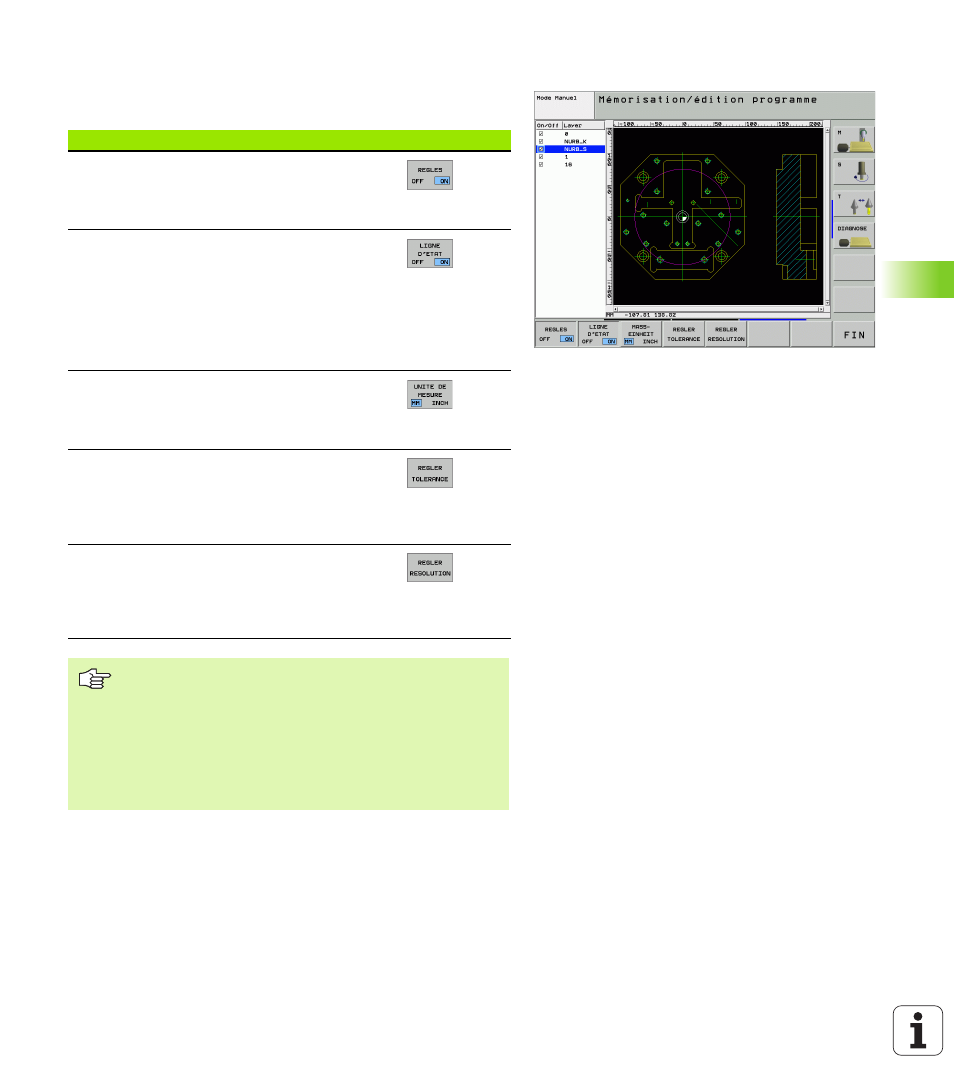

Configurations par défaut
La troisième barre de softkeys offre diverses possibilités de
configuration:
Configuration Softkey
Afficher/ne pas afficher les règles: La TNC affiche
les règles sur les bords gauche et supérieur du
plan. Les valeurs indiquées sur les règles se
réfèrent au point zéro du plan.
Afficher/ne pas afficher la barre d'état: La TNC
affiche la barre d'état sur le bord inférieur du plan.
La barre d'état contient les informations
suivantes:
„ Unité de mesure active (MM ou INCH)
„ Coordonnées X et Y de la position actuelle de
la souris
Unité de mesure MM/INCH: Configurer l'unité de
mesure du fichier DXF. La TNC délivre également
le programme de contour avec cette unité de
mesure
Régler la tolérance. La tolérance définit
l'éloignement entre deux éléments de contour
voisins. Cette tolérance vous permet de
compenser des imprécisions issues de la
création du plan. Par défaut: 0.1 mm
Régler la résolution. La résolution définit le
nombre de chiffres après la virgule que la TNC
doit utiliser pour générer le programme de
contour. Par défaut: 4 chiffres après la virgule
(soit une résolution de 0.1 µm)
Vous devez veiller à configurer la bonne unité de mesure
car le fichier DXF ne contient aucune information à ce
sujet.
Si vous désirez générer des programmes pour
d'anciennes commandes TNC, vous devez limiter la
résolution à 3 chiffres après la virgule. Vous devez en
outre supprimer les commentaires délivrés dans le
programme de contour par le convertisseur DXF.
