iTNC 530 HEIDENHAIN 423
8.8 Cy
cles d'usinag
e ligne à ligne

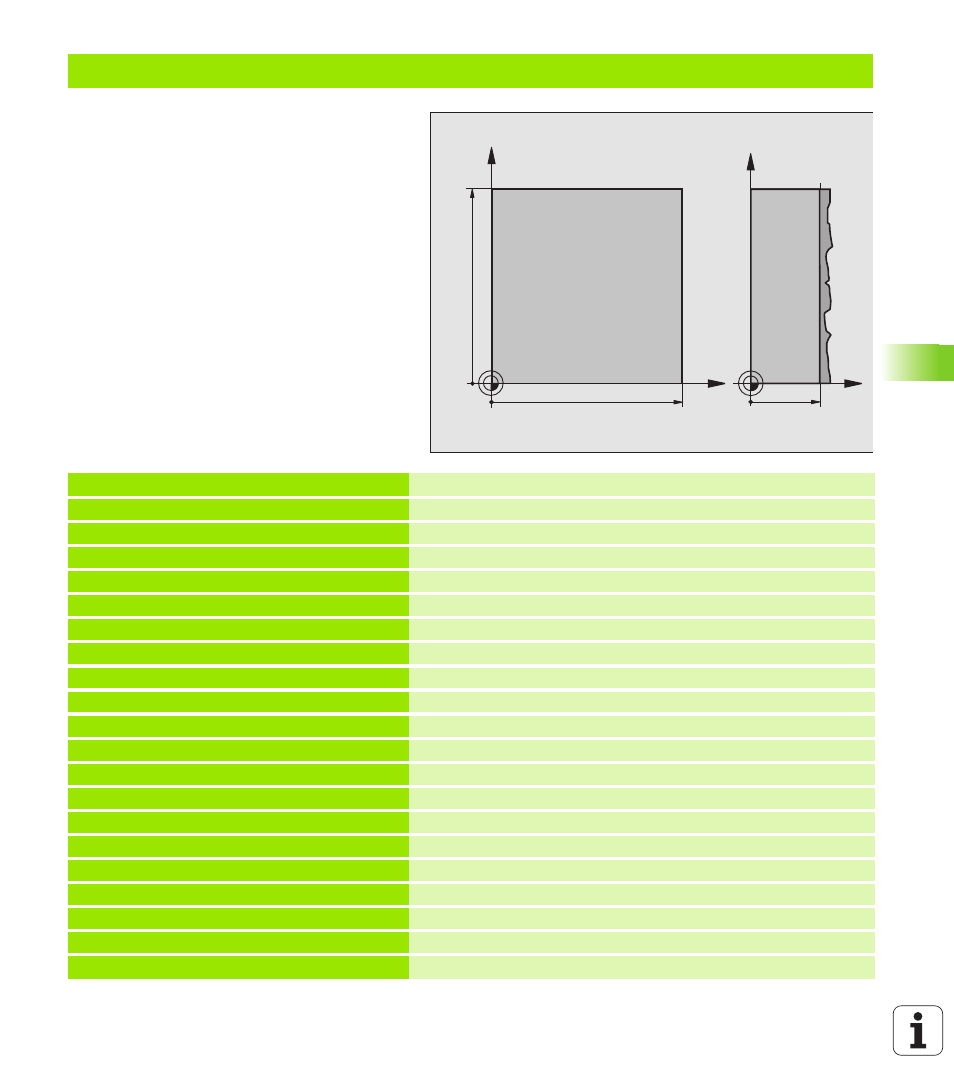

Exemple: Usinage ligne à ligne
%C230 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+5 * Définition de l'outil
N40 T1 G17 S3500 * Appel d'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 G230 LIGNE À LIGNE Définition du cycle Usinage ligne à ligne
Q225=+0 ;PT INITIAL 1ER AXE
Q226=+0 ;PT INITIAL 2EME AXE
Q227=+35 ;PT INITIAL 3EME AXE
Q218=100 ;1ER COTE
Q219=100 ;2EME COTE
Q240=25 ;NOMBRE DE COUPES
Q206=250 ;AVANCE PLONGEE PROF.
Q207=400 ;AVANCE FRAISAGE
Q209=150 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
N70 X-25 Y+0 M03 * Pré-positionnement à proximité du point initial
N80 G79 * Appel de cycle
N90 G00 G40 Z+250 M02 * Dégager l’outil, fin du programme
N99999999 %C230 G71 *
X
Y
100
100
Z
Y
35
