224 6 Programmation: Programmer les contours
6.6 Créer les pr
ogr
ammes de cont
our a
v
e
c fic
h
iers DXF (option de logiciel)
6.6 Créer les programmes de
contour avec fichiers DXF
(option de logiciel)
Application
Vous pouvez ouvrir directement sur la TNC des fichiers DXF créés sur
un système CAO pour en extraire des contours et à enregistrer ceux-
ci comme programmes conversationnels Texte clair. Les
programmes conversationnels Texte clair ainsi obtenus peuvent être
également traités par d'anciennes commandes TNC dans la mesure
où les programmes de contour ne contiennent que des séquences L
et CC/CP.
Si vous traitez des fichiers DXF en mode de fonctionnement
Mémorisation/edition de programme
, la TNC génère des programmes
de contour ayant l'extension .H. Si vous traitez des fichiers DXF en
mode de fonctionnement smarT.NC, la TNC génère des programmes
de contour ayant l'extension .HC.
Ouvrir un fichier DXF
8 Sélectionner le mode Mémorisation/édition de
programme
8 Sélectionner le gestionnaire de fichiers
8 Sélectionner le menu de softkeys permettant de
choisir les types de fichiers à afficher: Appuyer sur la
softkey SELECT. TYPE
8 Afficher tous les fichiers DXF: Softkey AFFICHER DXF
8 Sélectionner le répertoire où se trouve le fichier DXF

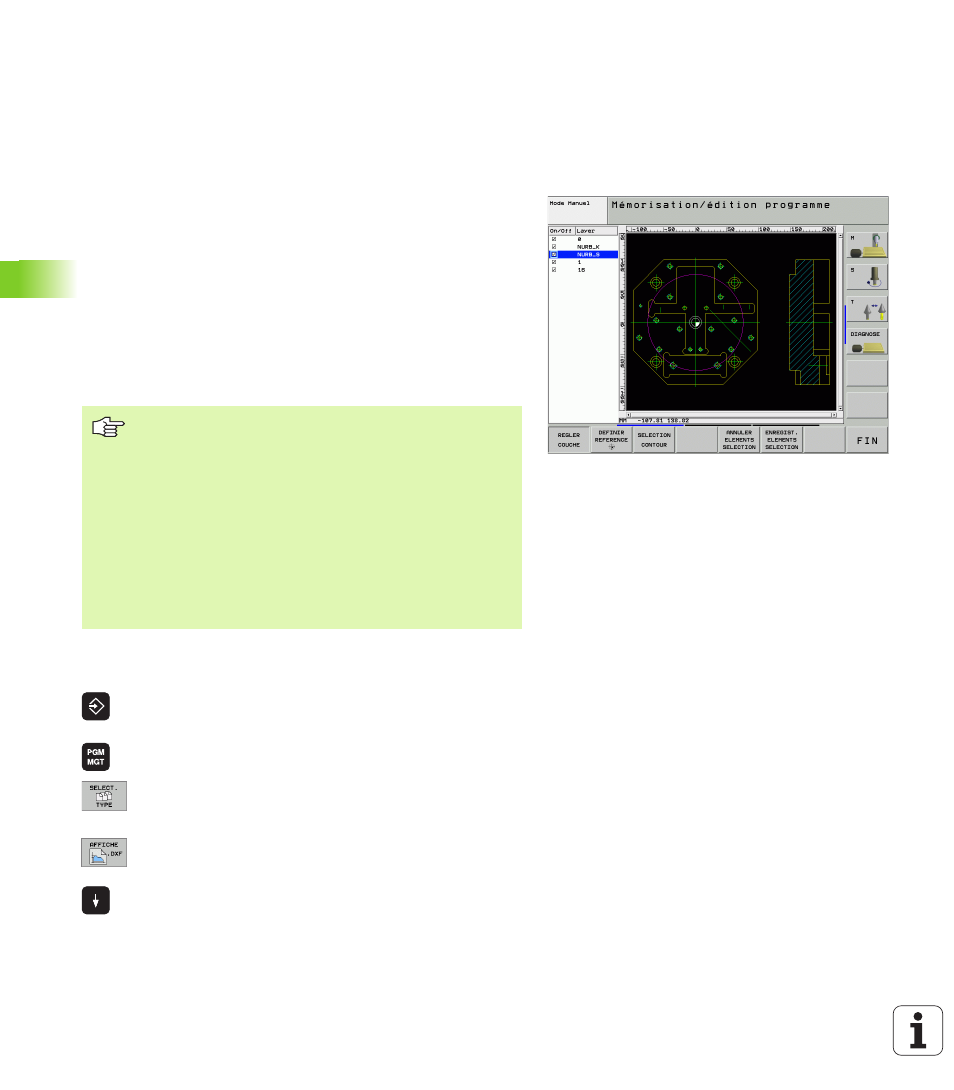

8 Sélectionner le fichier DXF désiré, valider avec la
touche ENT: La TNC lance le convertisseur DXF et
affiche à l'écran le contenu du fichier DXF. La TNC
affiche dans la fenêtre de gauche ce qu'on appelle
aussi les layers (couches, plans) et dans la fenêtre de
droite, le plan
Le fichier DXF à traiter doit être enregistré sur le disque
dur de la TNC.
Le fichier DXF à ouvrir doit comporter au moins une
couche (layer).
La TNC gère le format DXF R12 le plus répandu
(correspondant à AC1009).
Eléments DXF sélectionnables comme contour:
„ LINE (droite)
„ CIRCLE (cercle entier)
„ ARC (arc de cercle)
