iTNC 530 HEIDENHAIN 217
6.5 Cont
our
nag
e
s – Coor
données polair
es
6.5 Contournages – Coordonnées
polaires
Sommaire des contournages avec coordonnées
polaires
Les coordonnées polaires vous permettent de définir une position par
un angle H et une distance R par rapport à un pôle I, J défini
précédemment (cf. „Définition du pôle et de l'axe de référence
angulaire”, page 96).
L'utilisation des coordonnées polaires est intéressante pour:
„ les positions sur des arcs de cercle
„ les plans avec données angulaires (ex. cercles de trous)

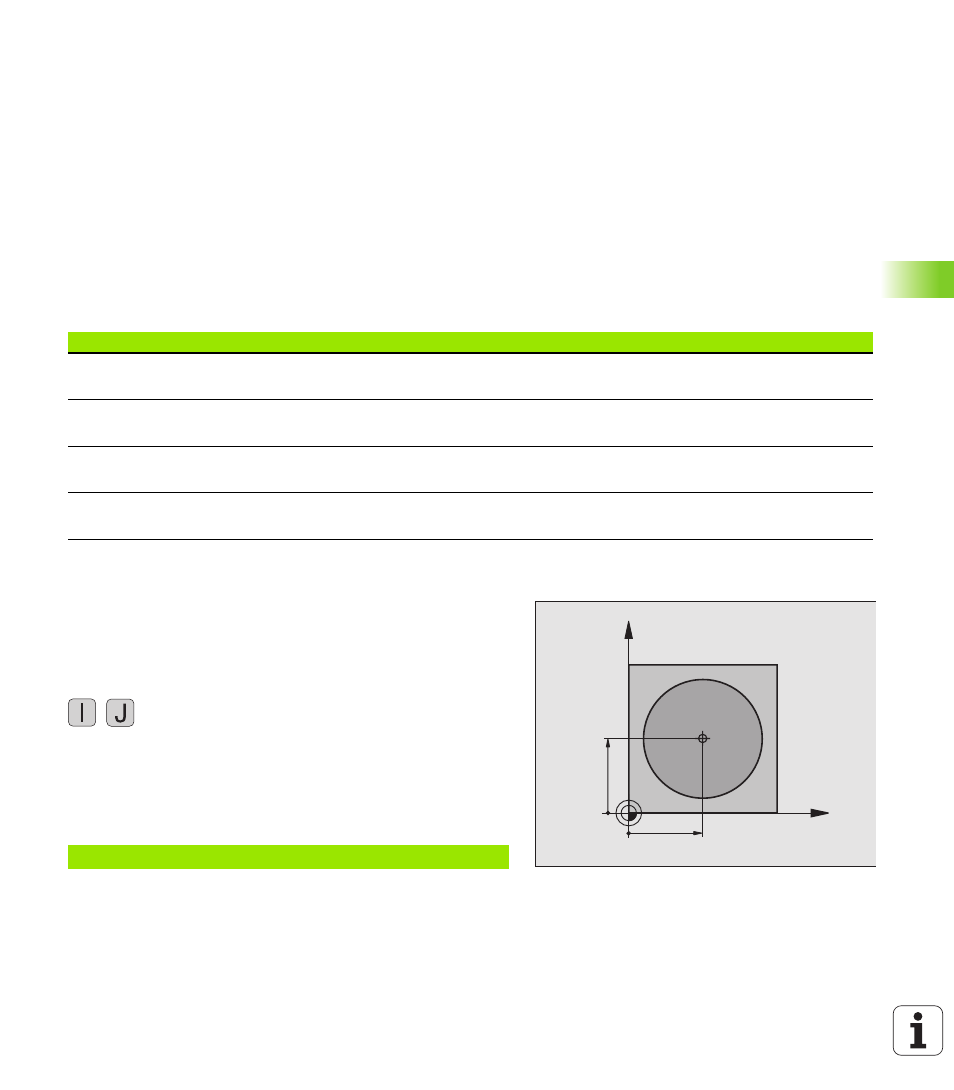

Origine des coordonnées polaires: Pôle I, J
Avant d'indiquer les positions en coordonnées polaires, vous pouvez
définir le pôle I, J à n'importe quel endroit du programme d'usinage.
Pour définir le pôle, procédez de la même manière que pour la
programmation du centre de cercle.
en DIN/ISO
8 Introduire les coordonnées cartésiennes pour le pôle
ou
pour valider la dernière position programmée:
Introduire G29. Définir le pôle avant de programmer
les coordonnées polaires. Ne programmer le pôle
qu'en coordonnées cartésiennes. Le pôle reste actif
jusqu'à ce que vous programmiez un nouveau pôle.
Exemple de séquences CN
Déplacement de l’outil Fonction Données nécessaires Page
Droite en avance d'usinage
Droite en avance rapide G10
G11 Rayon polaire du point final de la droite Page 218
Trajectoire circulaire sens horaire
Trajectoire circulaire sens anti-horaire G12
G13 Angle polaire du point final du cercle Page 218
Trajectoire circulaire correspondant au sens de
rotation actif G15 Angle polaire du point final du cercle Page 218
Trajectoire circulaire avec raccordement
tangentiel à l'élément de contour précédent G16 Rayon polaire, angle polaire du point final du
cercle Page 219
N120 I+45 J+45 *
X
Y
X=I
Y=J
