iTNC 530 HEIDENHAIN 61
3.2 Calcul aut
o
matique des points de référ
e
nce

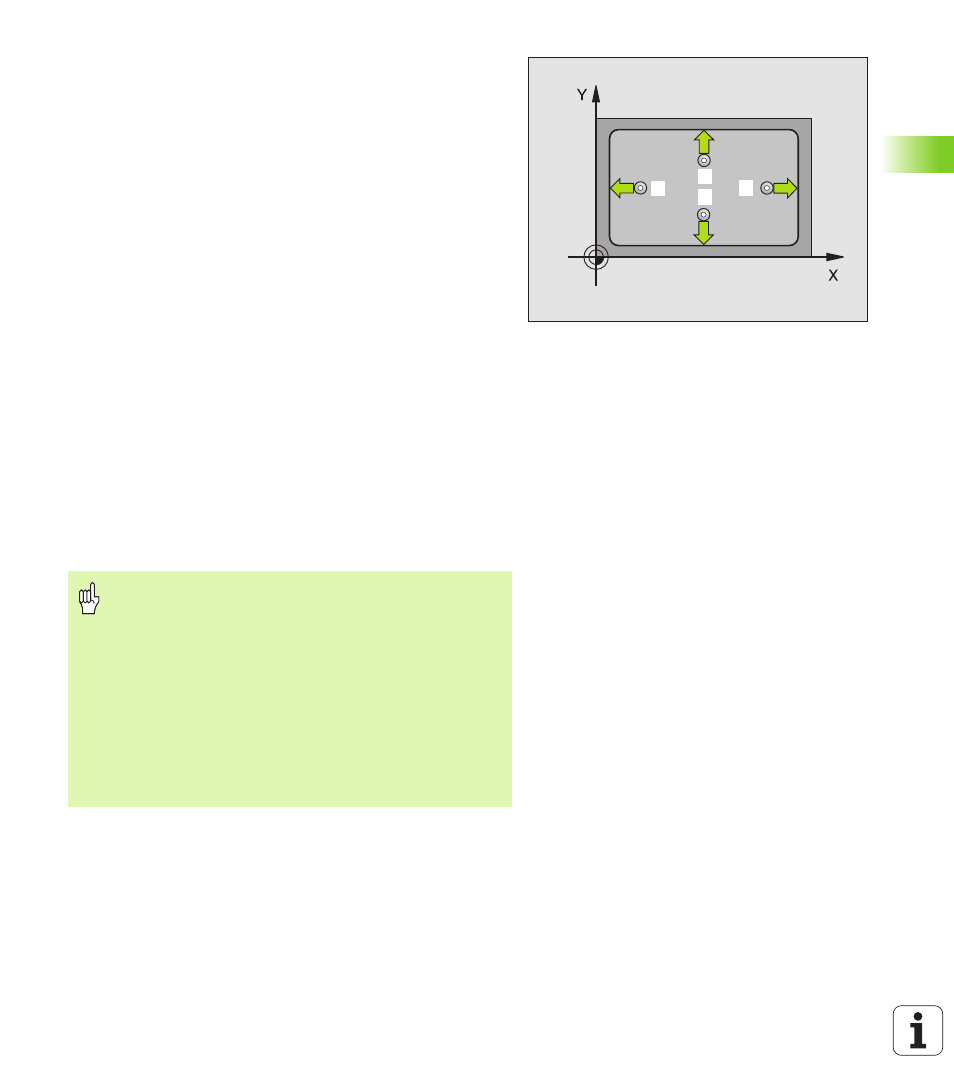

POINT DE REFERENCE INTERIEUR RECTANGLE
(cycle palpeur 410, DIN/ISO: G410)
Le cycle palpeur 410 calcule le centre d'une poche rectangulaire et
initialise ce centre comme point de référence. Si vous le désirez, la
TNC peut aussi inscrire le centre dans un tableau de points zéro ou de
Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 19) au point de palpage
programmé
1 . La TNC calcule les points de palpage à partir des
données contenues dans le cycle et de la distance d'approche
programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360)
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au point
de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 et y exécute la troisième ou la quatrième opération
de palpage
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (cf. „Enregistrer le point de référence
calculé” à la page 60)
6 Ensuite, si on le désire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur
Remarques avant que vous ne programmiez
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté de la poche de manière
à ce qu'il soit de préférence trop petit.
Si les dimensions de la poche et la distance d'approche ne
permettent pas d'effectuer un pré-positionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les quatre
points de mesure.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
4
1
2
3
