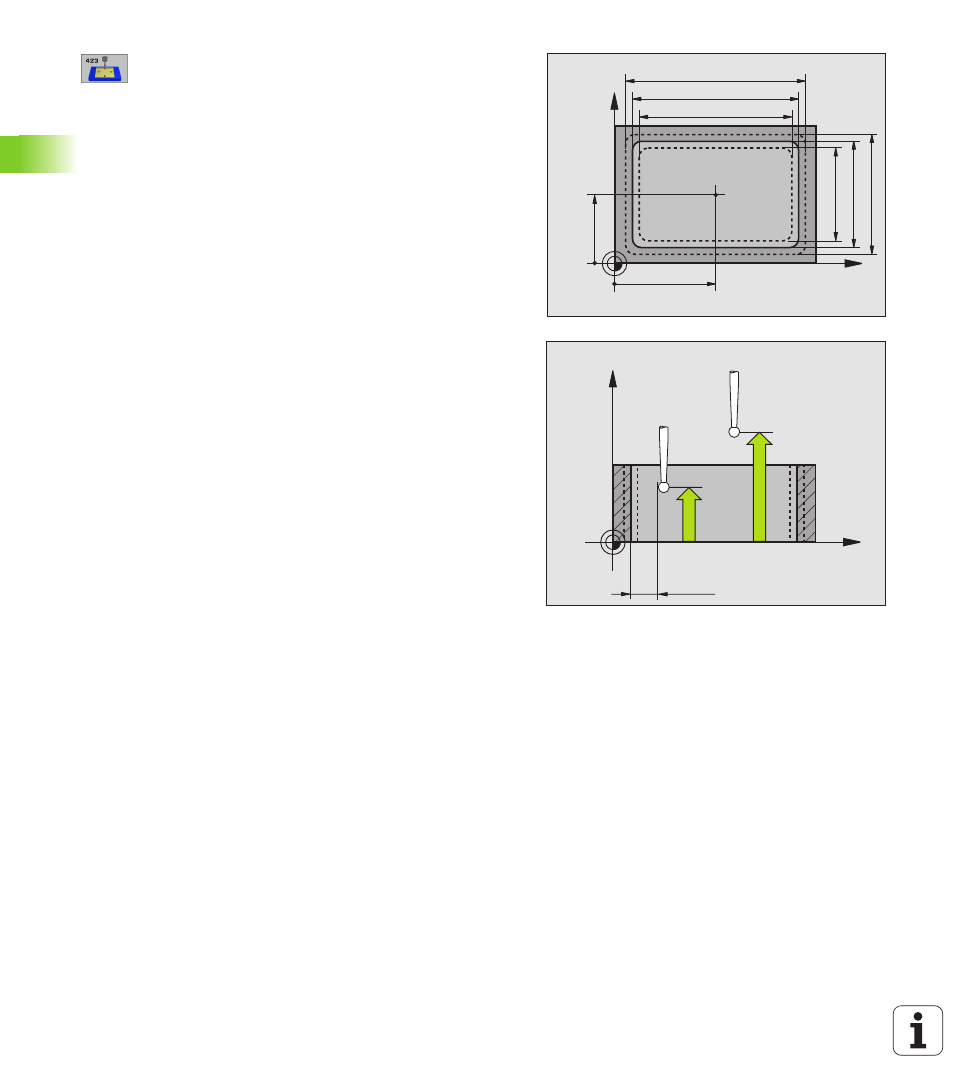

Centre 1er axe

Q273 (en absolu): Centre de la poche

dans l'axe principal du plan d'usinage

8

Centre 2ème axe

Q274 (en absolu): Centre de la poche

dans l'axe auxiliaire du plan d'usinage

8

1er côté

Q282: Longueur de la poche parallèle à l'axe

principal du plan d'usinage

8

2ème côté

Q283: Longueur de la poche parallèle à

l'axe auxiliaire du plan d'usinage

8

Hauteur mesure dans l'axe du palpeur

Q261 (en

absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure

8

Distance d'approche

Q320 (en incrémental): Distance

supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140

8

Hauteur de sécurité

Q260 (en absolu): Coordonnée

dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)

8

Déplacement haut. sécu.

Q301: Définir comment le

palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité

8

Cote max. 1er côté

Q284: Longueur max. autorisée

pour la poche

8

Cote min. 1er côté

Q285: Longueur min. autorisée

pour la poche

8

Cote max. 2ème côté

Q286: Largeur max. autorisée

pour la poche

8

Cote min. 2ème côté

Q287: Largeur min. autorisée

pour la poche

8

Tolérance centre 1er axe

Q279: Ecart de position

autorisé dans l'axe principal du plan d'usinage

8

Tolérance centre 2ème axe

Q280: Ecart de position

autorisé dans l'axe auxiliaire du plan d'usinage

X

Y

Q287

Q285

Q274

±Q280

Q273

±Q279

Q283

Q286

Q282

Q284

X

Z

Q261

Q260

MP6140

+

Q320
