MESURE EXTERIEUR TRAVERSE
(cycle palpeur 426, DIN/ISO: G426)

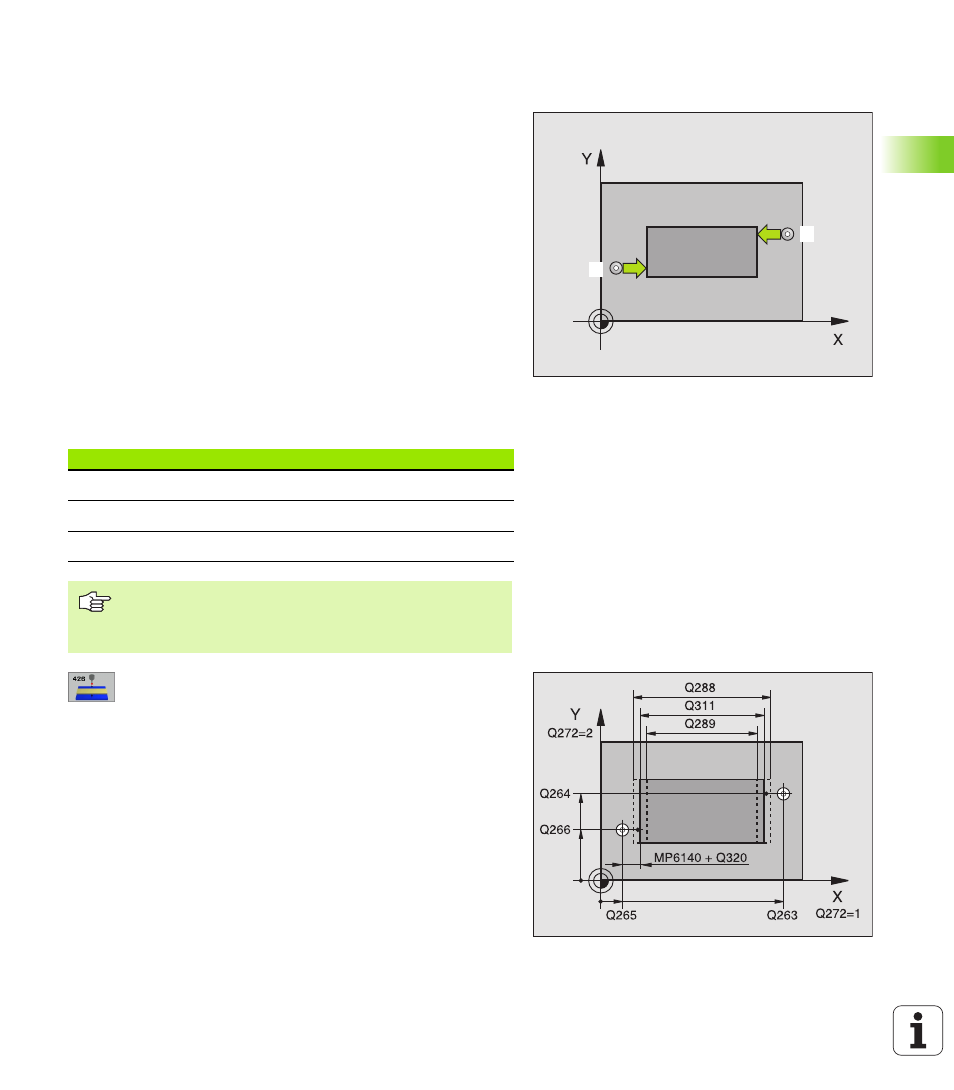

Le cycle palpeur 426 détermine la position et la largeur d'une traverse.
Si vous définissez les tolérances correspondantes dans le cycle, la
TNC compare la valeur effective à la valeur nominale et mémorise
l'écart dans un paramètre-système.
1
La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 19) au point de palpage
programmé
1
. La TNC calcule les points de palpage à partir des
données contenues dans le cycle et de la distance d'approche
programmée dans PM6140
2
Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). 1er palpage toujours dans le sens
négatif de l'axe programmé
3
Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant et exécute la deuxième opération de palpage
4
La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants:
8
1er point mesure sur 1er axe
Q263 (en absolu):
Coordonnée du premier point de palpage dans l'axe
principal du plan d'usinage
8
1er point mesure sur 2ème axe
Q264 (en absolu):
Coordonnée du premier point de palpage dans l'axe
auxiliaire du plan d'usinage
8
2ème point mesure sur 1er axe
Q265 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
principal du plan d'usinage
8
2ème point mesure sur 2ème axe
Q266 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
auxiliaire du plan d'usinage
2
1
Numéro paramètre
Signification
Q156
Valeur effective longueur mesurée
Q157
Valeur effective position axe principal
Q166
Ecart longueur mesurée
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
