120

3 Cycles palpeurs pour le contrôle automatique de la pièce

3.3 Etalonnag

e

aut

o

matique des pièces

8

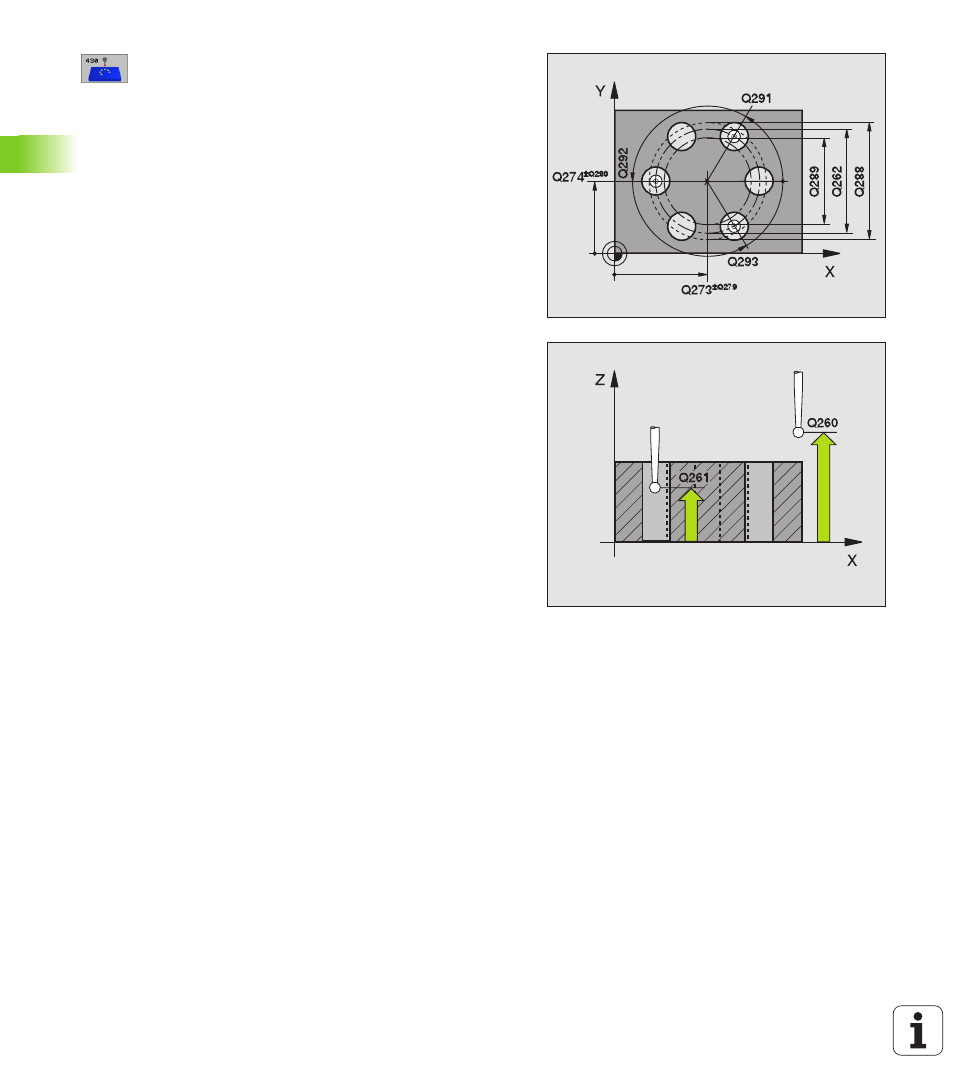

Centre 1er axe

Q273 (en absolu): Centre du cercle de

trous (valeur nominale) dans l'axe principal du plan
d'usinage

8

Centre 2ème axe

Q274 (en absolu): Centre du cercle

de trous (valeur nominale) dans l'axe auxiliaire du plan
d'usinage

8

Diamètre nominal

Q262: Introduire le diamètre du

cercle de trous

8

Angle 1er trou

Q291 (en absolu): Angle en

coordonnées polaires du premier centre de trou dans
le plan d'usinage

8

Angle 2ème trou

Q292 (en absolu): Angle en

coordonnées polaires du deuxième centre de trou
dans le plan d'usinage

8

Angle 3ème trou

Q293 (en absolu): Angle en

coordonnées polaires du troisième centre de trou
dans le plan d'usinage

8

Hauteur mesure dans l'axe du palpeur

Q261 (en

absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure

8

Hauteur de sécurité

Q260 (en absolu): Coordonnée

dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)

8

Cote max.

Q288: Diamètre max. autorisé pour le

cercle de trous

8

Cote min.

Q289: Diamètre min. autorisé pour le cercle

de trous

8

Tolérance centre 1er axe

Q279: Ecart de position

autorisé dans l'axe principal du plan d'usinage

8

Tolérance centre 2ème axe

Q280: Ecart de position

autorisé dans l'axe auxiliaire du plan d'usinage
