iTNC 530 HEIDENHAIN 33
2.4 Initialiser le point de
référ
e
nce a
v
e
c palpeurs 3D

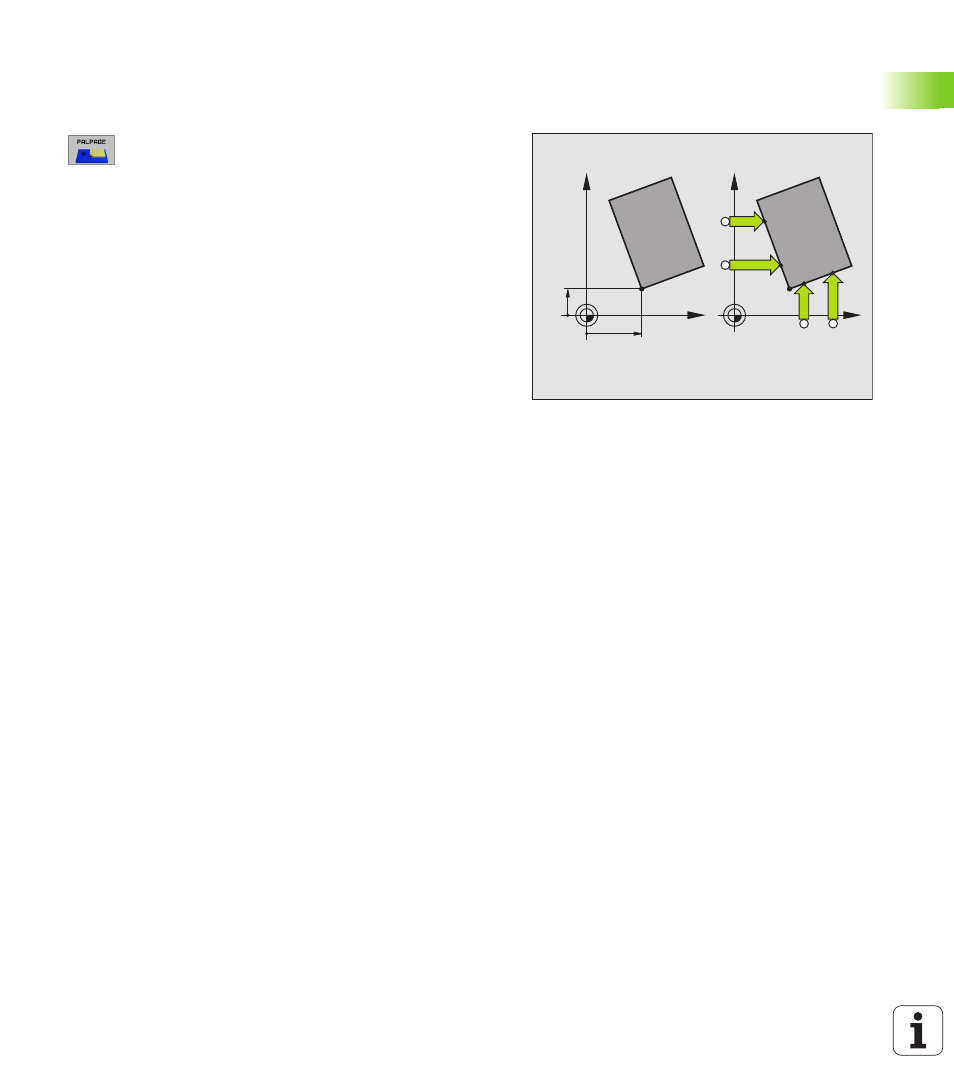

Coin pris comme point de référence – Prendre en
compte les points palpés pour la rotation de
base (cf. figure de droite)
8 Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE P
8 Points palpage issus de la rotation de base ? :
Appuyer sur la touche ENT pour valider les
coordonnées des points de référence
8 Positionner le palpeur à proximité du premier point de
palpage, sur l’arête de la pièce qui n’a pas été palpée
pour la rotation de base
8 Sélectionner le sens de palpage: Sélectionner par
softkey
8 Palpage: Appuyer sur la touche START externe
8 Positionner le palpeur à proximité du deuxième point
de palpage, sur la même arête
8 Palpage: Appuyer sur la touche START externe
8 Point de référence : Introduire les deux coordonnées
du point de référence dans la fenêtre du menu, valider
avec la softkey INITIAL. POINT DE RÉFÉRENCE ou
inscrire les valeurs dans un tableau (cf. „Enregistrer
les valeurs de mesure issues des cycles palpeurs
dans un tableau de points zéro”, page 24 ou cf.
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 25)
8 Fermer la fonction de palpage: Appuyer sur la touche
FIN
Coin pris comme point de référence – Ne pas
prendre en compte les points palpés pour la
rotation de base
8 Sélectionner la fonction de palpage: Appuyer sur la softkey
PALPAGE P
8 Points palpage issus de la rotation de base ? : Répondre par la
négative avec la touche NO ENT (question affichée seulement si
vous avez effectué préalablement une rotation de base)
8 Palper deux fois chacune des deux arêtes de la pièce
8 Point de référence : Introduire les coordonnées du point de
référence, valider avec la softkey INITIAL. POINT DE RÉFÉRENCE
ou inscrire les valeurs dans un tableau (cf. „Enregistrer les valeurs
de mesure issues des cycles palpeurs dans un tableau de points
zéro”, page 24 ou cf. „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans le tableau Preset”, page 25)
8 Fermer la fonction de palpage: Appuyer sur la touche FIN
P
X=?
Y=?
X
Y
P
X
Y
