HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles Manuel d'utilisation
Page 46
46
3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce
8

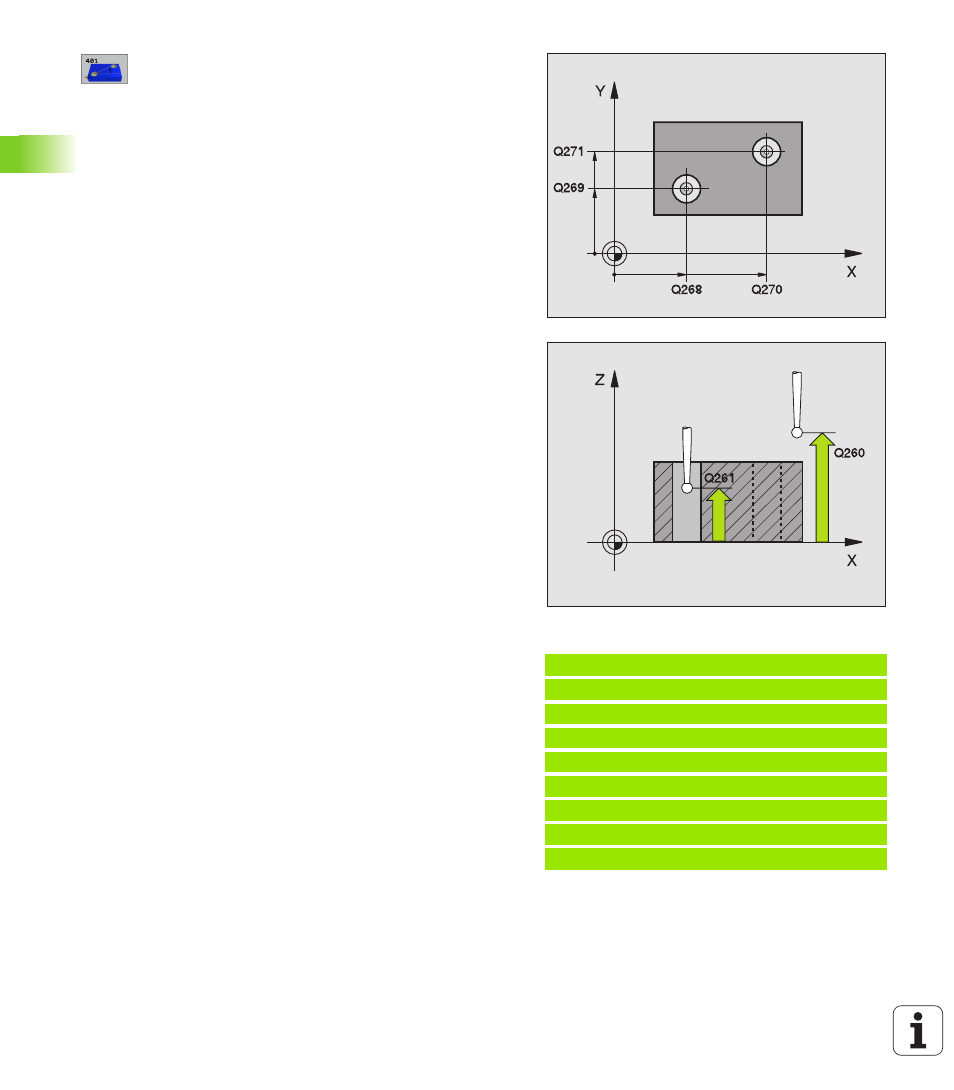

1er trou: Centre sur 1er axe
Q268 (en absolu):
Centre du premier trou dans l'axe principal du plan
d'usinage
8
1er trou: Centre sur 2ème axe
Q269 (en absolu):
Centre du premier trou dans l'axe auxiliaire du plan
d'usinage
8
2ème trou: Centre sur 1er axe
Q270 (en absolu):
Centre du deuxième trou dans l'axe principal du plan
d'usinage
8
2ème trou: Centre sur 2ème axe
Q271 (en absolu):
Centre du deuxième trou dans l'axe auxiliaire du plan
d'usinage
8
Hauteur mesure dans l'axe du palpeur
Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8
Valeur config. rotation de base
Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence
8
Numéro Preset dans tableau
Q305: Indiquer le
numéro dans le tableau Preset sous lequel la TNC doit
enregistrer la coordonnée rotation de base. Si l'on
introduit Q305=0, la TNC enregistre la rotation de
base calculée dans le menu ROT du mode de
fonctionnement Manuel
Exemple: Séquences CN
5 TCH PROBE 401 ROT 2 TROUS
Q268=-37 ;1ER CENTRE 1ER AXE
Q269=+12 ;1ER CENTRE 2EME AXE
Q270=+75 ;2EME CENTRE 1ER AXE
Q271=+20 ;2EME CENTRE 2EME AXE
Q261=-5 ;HAUTEUR DE MESURE
Q260=+20 ;HAUTEUR DE SECURITE
Q307=0 ;ROT. BASE CONFIGURÉE
Q305=0 ;NO DANS TABLEAU
