iTNC 530 HEIDENHAIN 105
3.3 Etalonnag
e
aut
o
matique des pièces

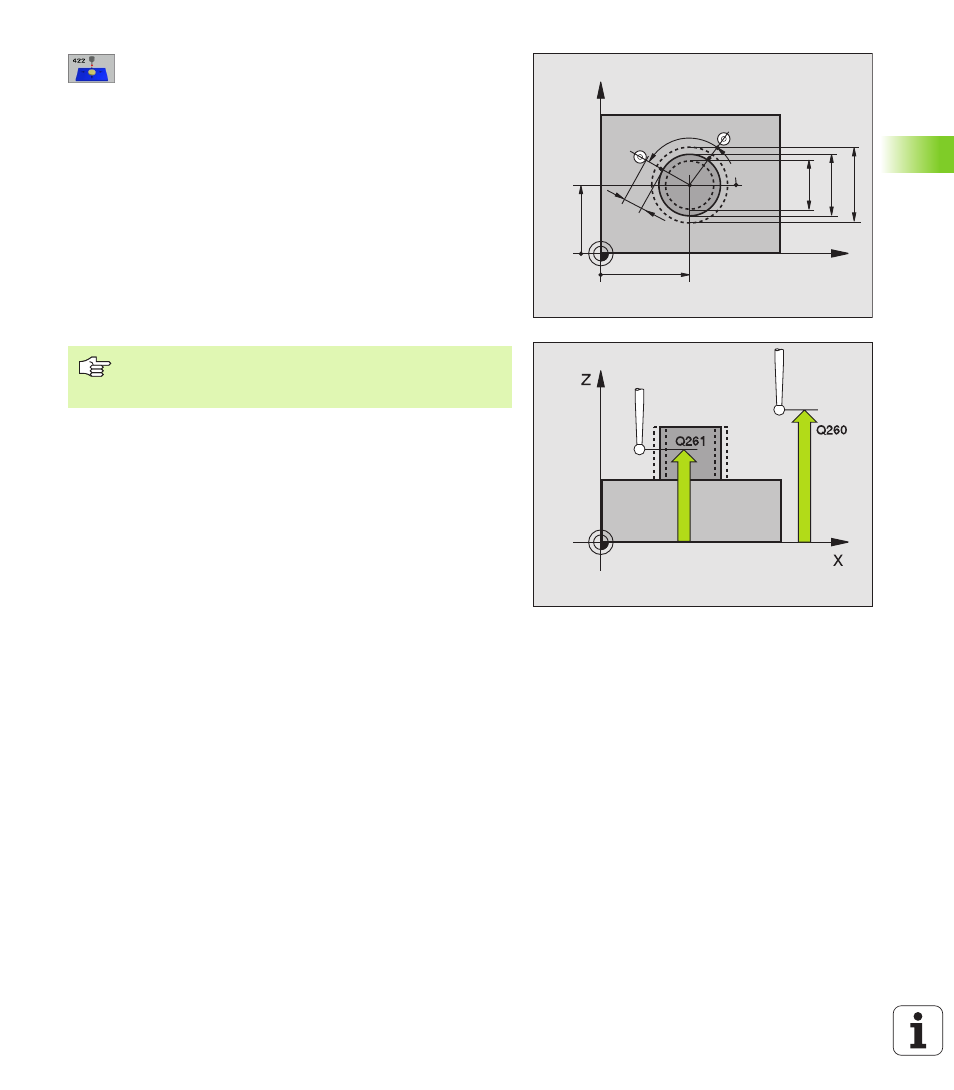

8 Centre 1er axe Q273 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage
8 Centre 2ème axe Q274 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage
8 Diamètre nominal Q262: Introduire le diamètre du
tenon
8 Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
8 Incrément angulaire Q247 (en incrémental): Angle
compris entre les points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire). Si vous désirez étalonner des arcs
de cercle, programmez un incrément angulaire
inférieur à 90°
8 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
8 Cote max. du tenon Q277: Diamètre max. du tenon
autorisé
8 Cote min. du tenon Q278: Diamètre min. du tenon
autorisé
8 Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage
8 Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage
X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
MP6140
+
Q320
Plus l'incrément angulaire programmé est petit et plus la
cote du tenon calculée par la TNC sera imprécise. Valeur
d'introduction min.: 5°.
