iTNC 530 HEIDENHAIN 119
3.3 Etalonnag
e
aut
o
matique des pièces

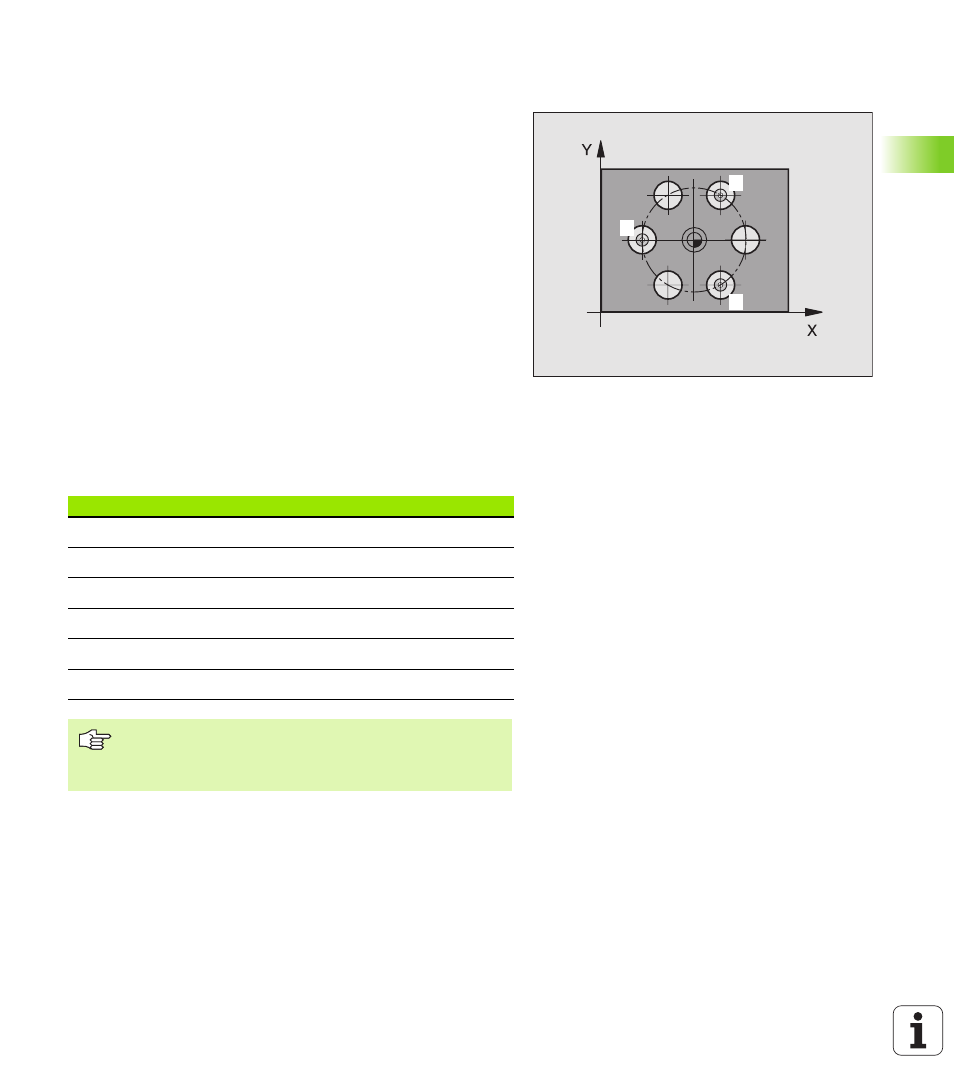

MESURE CERCLE DE TROUS (cycle palpeur 430,
DIN/ISO: G430)
Le cycle palpeur 430 détermine le centre et le diamètre d'un cercle de
trous grâce à la mesure de trois trous. Si vous définissez les tolérances
correspondantes dans le cycle, la TNC compare la valeur effective à la
valeur nominale et mémorise l'écart dans un paramètre-système.
1 La TNC positionne le palpeur en avance rapide (valeur de MP6150
ou MP6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 19) au centre programmé du
premier trou
1
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et enregistre le centre du premier trou en palpant quatre fois
3 Puis, la commande rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du second trou
2
4 La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du deuxième trou en palpant quatre fois
5 Puis, la commande rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du troisième trou
3
6 La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du troisième trou en palpant quatre fois
7 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants:
1
2
3
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe auxiliaire
Q153 Valeur effective diamètre cercle de trous
Q161 Ecart centre axe principal
Q162 Ecart centre axe auxiliaire
Q163 Ecart diamètre cercle de trous
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
