Les climatiseurs ambiants

ATY 260-350 sont équipés d'une

unité extérieure REMKO ATY...AT

et d'une unité intérieure ATY...IT.

En mode Refroidissement, l'unité

extérieure rejette dans l'air ambiant

la chaleur accumulée par l'unité in-

térieure dans la pièce à refroidir.En

mode Chauffage, la chaleur absor-

bée par l'unité extérieure peut être

diffusée dans la pièce à chauffer au

niveau de l'unité intérieure.

L'unité extérieure peut être montée

à l'extérieur ou, lorsque certaines

conditions sont réunies, en inté-

rieur.En intérieur, l'unité intérieure

à été conçue pour être montée sur

les parties supérieures des parois.

Elle est gérée par une télécomman-

de infrarouge.

L'unité extérieure se compose d'un

circuit frigorifique avec un com-

presseur, un condenseur à lamelles,

un ventilateur de condenseur, une

vanne d'inversion et d'un dispositif

d'étranglement.L'unité extérieure

est commandée par le dispositif de

réglage de l'unité intérieure.

L'unité intérieure est constituée

d'un évaporateur à lamelles, d'un

ventilateur d'évaporateur, d'un dis-

positif de réglage et d'un récipient

collecteur pour condensat.

Sont disponibles en tant qu'acces-

soires des consoles de sol, consoles

murales, conduites de frigorigène

et pompes à condensat.

Description de
l'appareil

Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison puis informez
le transporteur et votre partenaire
contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.

Transport et
emballage

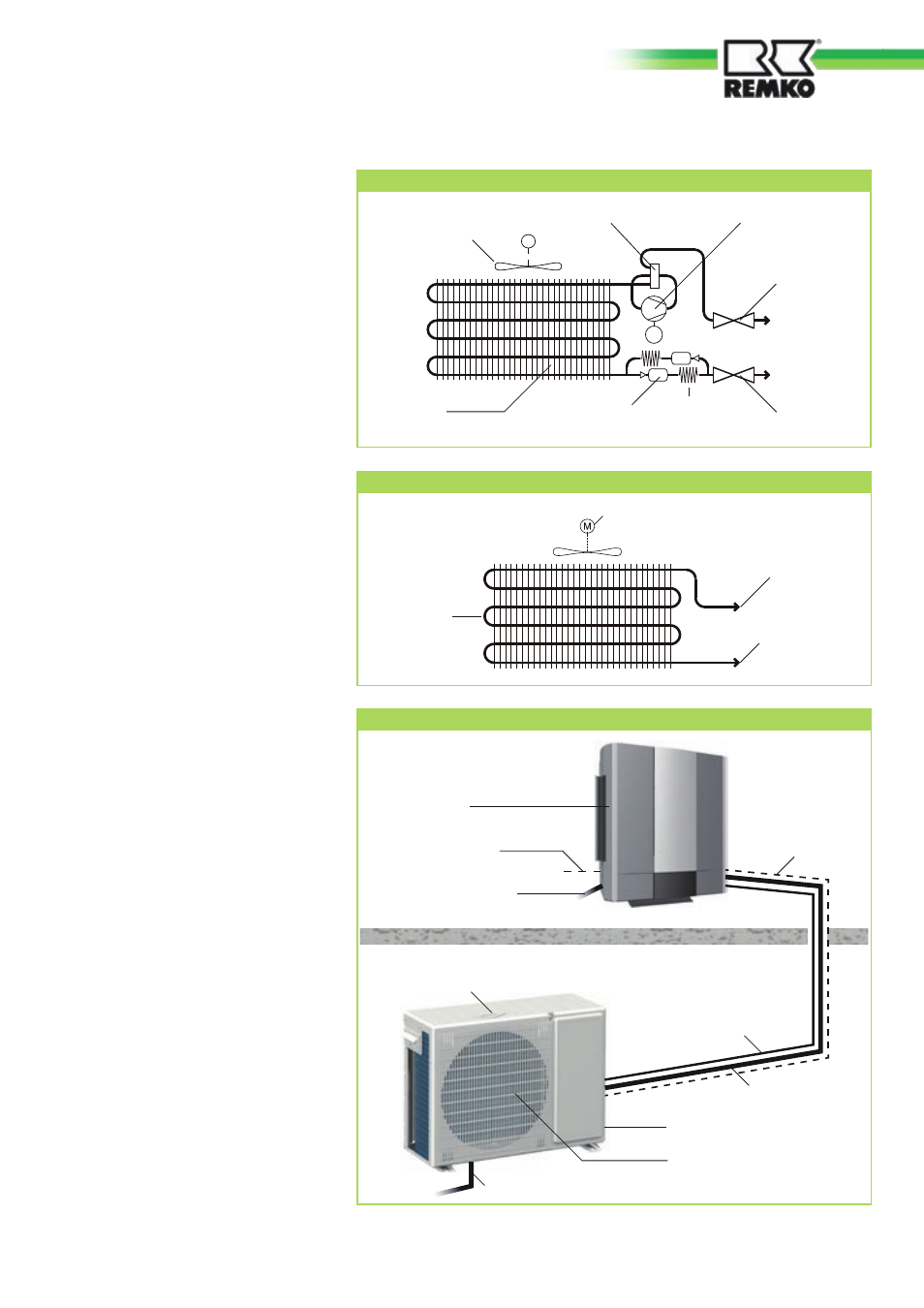

Schéma du circuit frigorifique de l'unité intérieure

Ventilateur de l'évaporateur

Raccord de la conduite

d'aspiration

Raccord de la conduite

d'injection

Évaporateur

Les unités intérieure et extérieure sont reliées
par des conduites de frigorigène.

Unité extérieure

Architecture du système

Conduite d'injection

Unité intérieure

Zone intérieure

Zone extérieure

Vanne d'arrêt

Ventilateur du condenseur

Conduite

d'aspiration

Conduite de condensat

Conduite de condensat

Câble d'alimentation

électrique

Câble de commande

Schéma du circuit frigorifique de l'unité extérieure

M

M

Ventilateur du

condenseur

Vanne d'inversion

Condenseur

Déshydrateur filtre

Dispositif

d'étranglement

du tube capillaire

Vanne de

raccordement

Conduite

d'injection

Vanne de

raccordement

Conduite

d'aspiration

Compresseur
