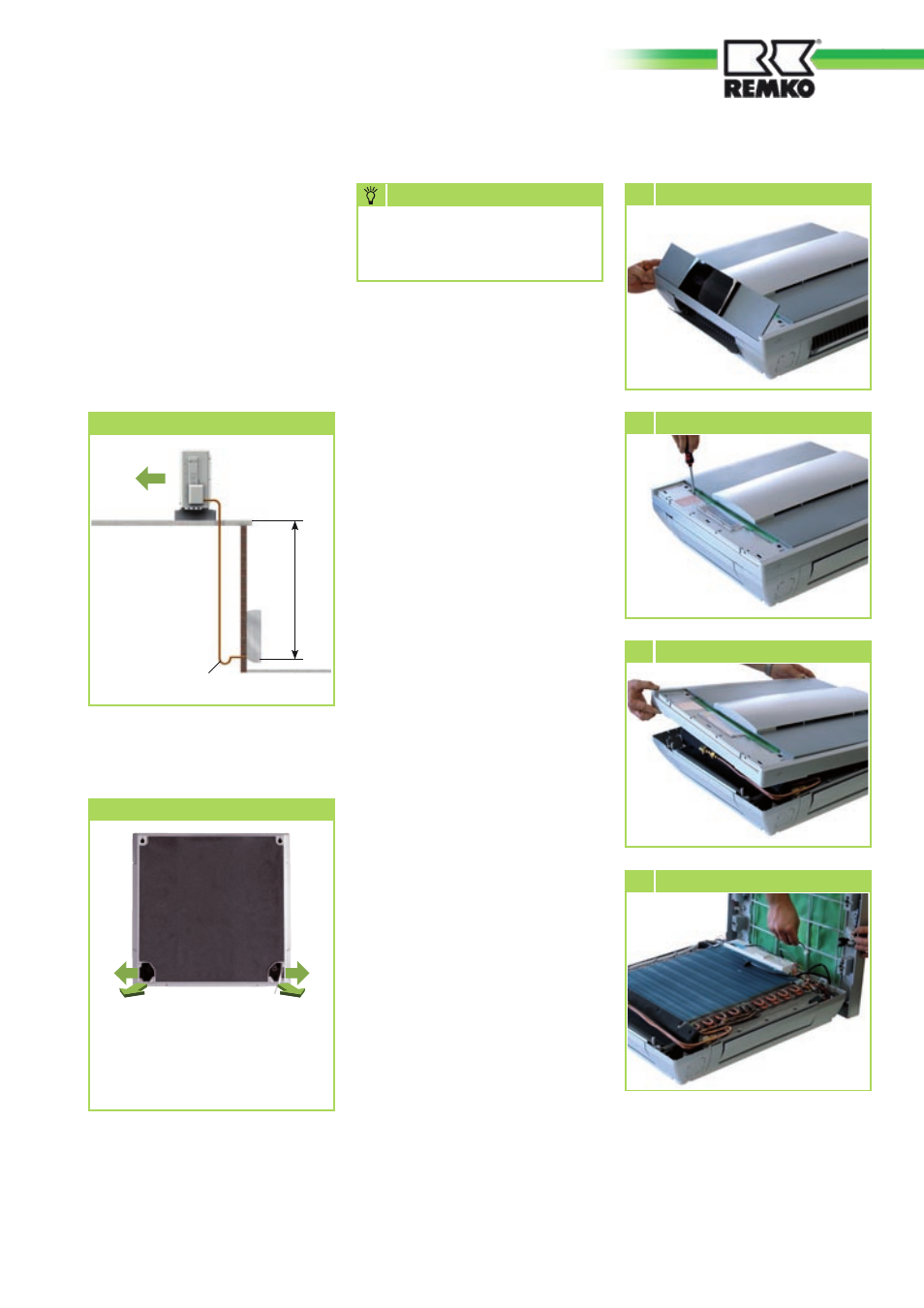

Installation – REMKO ATY 260 Manuel d'utilisation
Page 21
Variantes de branchements de
l'unité intérieure
Installation de l'appareil
Fixez l'unité intérieure en tenant
compte des ouvertures d'éva-
cuation d'air situées sur les faces
inférieure, supérieure et latérale.
1. .Repérez les points de fixation
sur les parties du bâtiment
statiques homologuées en
respectant les dimensions de
l'appareil..
2. Ouvrez le cache de l'écran (Il-
lustration 8)
et retirez les deux
vis situées sous le filtre (Illustra-
tion 9)
.
3. Démontez la façade de l'appa-
reil en soulevant cette dernière
d'environ 10 cm dans la zone
du corps avant de la rabattre
vers le haut (Illustration 10).
4. Débranchez de la platine les
connecteurs du cache avant
(Illustration 11)
.
5. Si nécessaire, retirez les perfora-
tions du carter.
6. Fixez l'appareil au mur.
7. Comme décrit ci-après, bran-
chez la conduite de frigorigène,
le câble électrique et la conduite
de condensat sur l'unité inté-
rieure.
8. Vérifiez une nouvelle fois l'hori-
zontalité de l'appareil.
9. Assemblez de nouveau l'appa-
reil.
Montage de l'unité intérieure
Le support mural des appareils doit
être fixé avec des vis et chevilles
adaptées.
Installation
Seuls les techniciens spéciali-
sés agréés sont habilités à
réaliser l'installation.
REMARquE
Mesures à adopter pour le
retour de l'huile
Si l'unité extérieure est montée
plus haut que l'unité intérieure, il
convient d'adopter des mesures
appropriées visant à garantir le
retour correct de l'huile. Pour
ce faire, on utilise en général un
coude permettant de faire monter
l'huile, installé de manière ascen-
dante tout les 2,5 mètres.
Mesures à adopter pour le retour de l'huile
Unité extérieure
Coude permettant de
faire monter l'huile
dans la conduite
d'aspiration en
direction de l'unité
extérieure
1 x tous les 2,5
mètres en montant
Rayon : 50 mm
max. 5 m
Unité extérieure
8
Ouverture du cache de l'écran
4
Variantes de branchements
1 Sortie sur le mur à droite
2 Sortie à travers le mur à droite
3 Sortie à travers le mur à gauche
4 Sortie sur le mur à gauche
Vue de derrière
1
2
9
Démontage des vis
10
Démontage de la façade de l'appareil
11
Débranchement des connecteurs
3
