Dudgeonnière

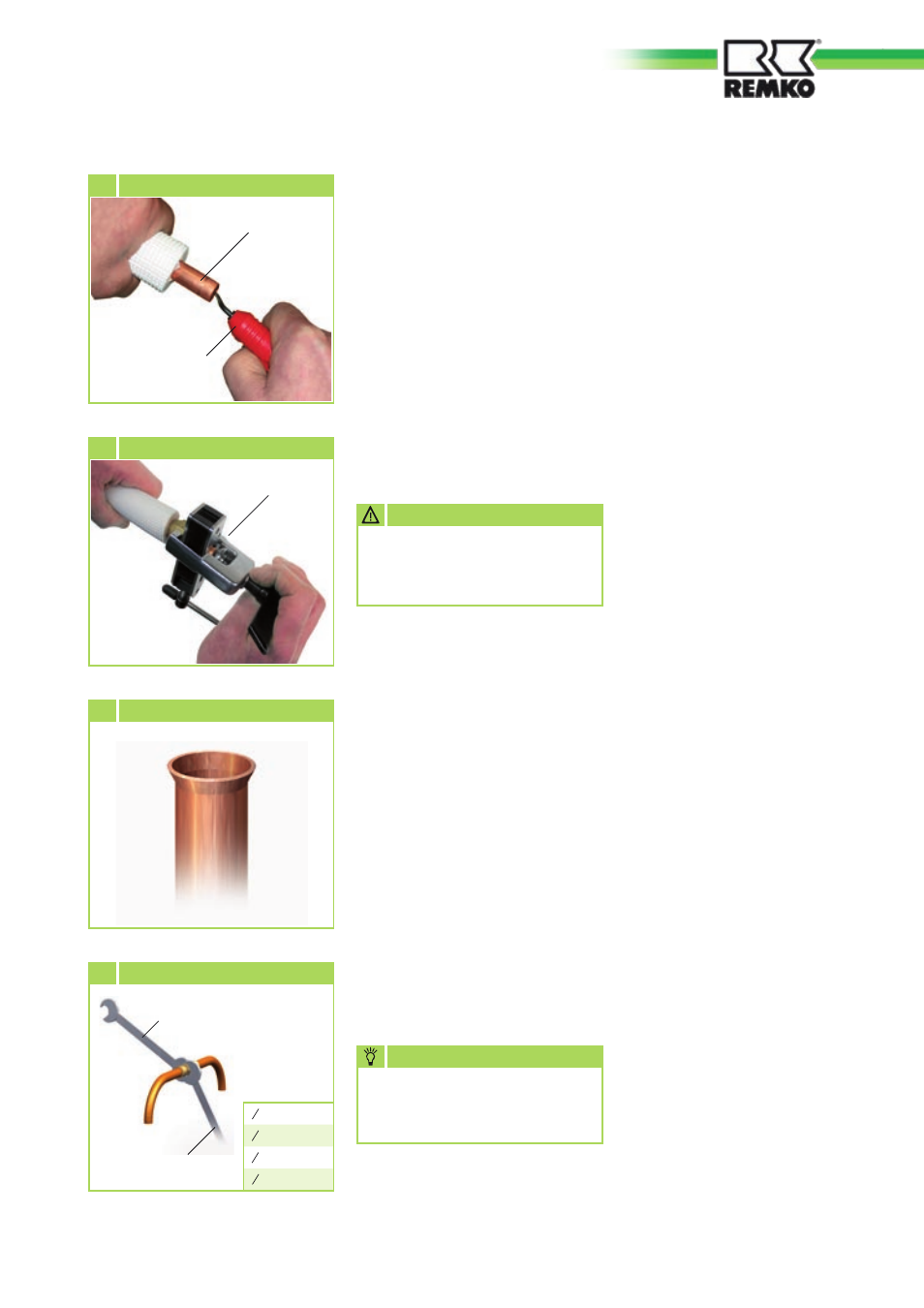

13 Sertissage de la conduite de frigorigène
Conduite de
frigorigène
Outil à
ébavurer
12 Ébavurage de la conduite de frigorigène
14 Bord relevé de forme adéquate
Serrez à l'aide de
la 1ère clé plate
Contre-serrez
2. 1ère clé plate
15 Serrage des raccords vissés
Couple-
de serrage :
1 4 “ 12-16 Nm
3 8 “ 28-32 Nm
1 2 “ 40-44 Nm
5 8 “ 64-68 Nm
Contrôle de l'étanchéité
Une fois tous les branchements
effectués, la station-manomètre
est connectée comme suit aux
différents raccords pour vannes
Schrader (selon équipement) :
rouge = petite vanne
= pression d'injection
bleu = grande vanne
= pression d'aspiration
Une fois le branchement terminé,
il convient de procéder au contrôle
de l'étanchéité à l'aide d'azote sec.
Un vide de
min. 0,05 mbar doit impérati-
vement être généré !
REMARquE
La durée nécessaire pour la géné-
ration du vide varie en fonction du
volume des conduites de l'unité
intérieure et de la longueur des
conduites de condensat. La procé-
dure dure toutefois au minimum
60 minutes
.
Une fois le système entièrement
exempt de gaz étrangers et d'hu-
midité, les vannes de la station-
manomètre sont fermées et celles
de l'unité extérieure sont ouvertes
comme décrit au chapitre « Mise
en service ».
Contrôlez les raccords des
tuyaux avant de vérifier
l'étanchéité.
ATTENTION
Pour contrôler l'étanchéité, les dif-
férents raccords sont vaporisés au
moyen d'un produit détecteur de
fuite en aérosol. Lorsque de bulles
apparaissent, cela signifie que le
raccord n'est pas correct. Serrez
alors plus fermement le raccord
vissé ou recommencez le sertissage
si nécessaire.
Une fois le contrôle de l'étanchéité
réussi, la surpression est évacuée
des conduites de condensat et une
pompe à vide est mise en service
avec une pression partielle finale
absolue de 0,01 mbar au min. afin
de créer un espace exempt d'air
dans les conduites. De plus, cette
mesure permet d'évacuer l'humi-
dité des conduites.
