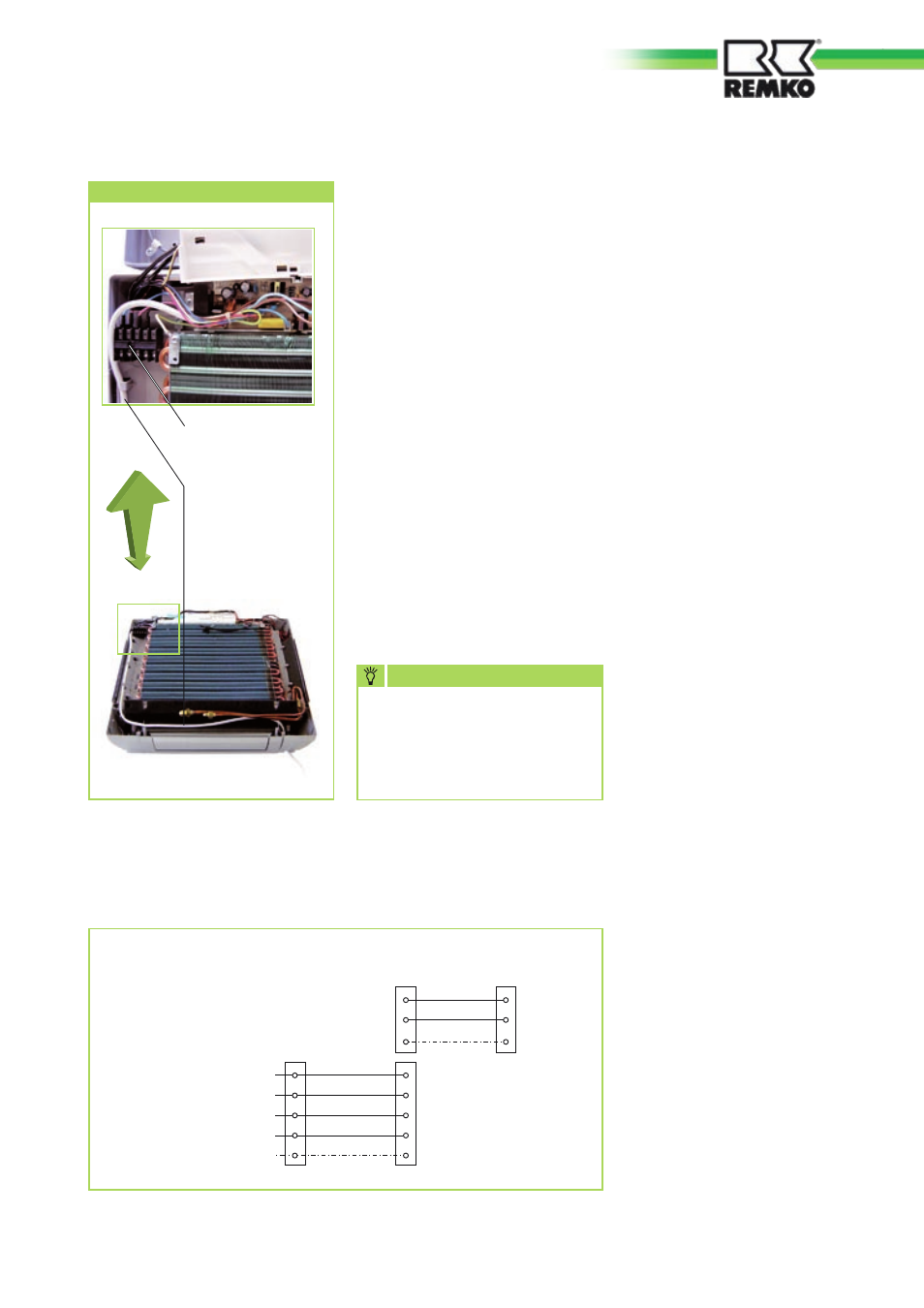

Schéma des branchements électriques – REMKO ATY 260 Manuel d'utilisation
Page 25
Branchement de l'unité
intérieure
Réalisez le branchement comme
suit :
1. Démontez la façade de l'appa-
reil comme décrit au chapitre
« Installation de l'appareil ».
2. Choisissez la section de la ligne
de raccordement en vous réfé-
rant aux prescriptions applica-
bles.
3. Connectez l'appareil à l'unité
extérieure à l'aide du câble
d'alimentation et du câble de
commande
(voir Schéma des branchements
électriques)..
4. Assemblez de nouveau l'appa-
reil.
Branchement de l'unité intérieure
Barrette à bornes /
barrette de commande
Branchement de l'unité
extérieure
Pour le branchement du câble,
procédez comme suit :
1. Démontez le couvercle de l'ap-
pareil.
2. Retirez la paroi latérale située
au niveau du raccord.
3. Introduisez le câble dans la
bague de protection d'angle de
la tôle de raccordement fixe.
4. Branchez le câble comme indi-
qué sur le schéma des branche-
ments.
5. Ancrez le câble dans le collier
de fixation et assemblez de
nouveau l'appareil.
Câble d'alimentation
électrique
Contrôlez et, si nécessaire,
corrigez la fixation et le contact
de tous les branchements
électriques enfichables et des
serre-fils.
REMARquE
Schéma des branchements
électriques
ATY 260 / ATY 350
Unité extérieure
Unité intérieure Câble d'alimentation électrique
Moteur du ventilateur
230 V~,
50 Hz,
L1 / N
/ PE
Fil pilote
Protection compresseur
1N
2
3
B
A
C
4
PE
D
PE
Fil pilote
Fil pilote
Fil de protection
Vanne d'inversion
Fil neutre
Fil extérieur
N
L1
L
1N
PE
PE
Fil de protection
