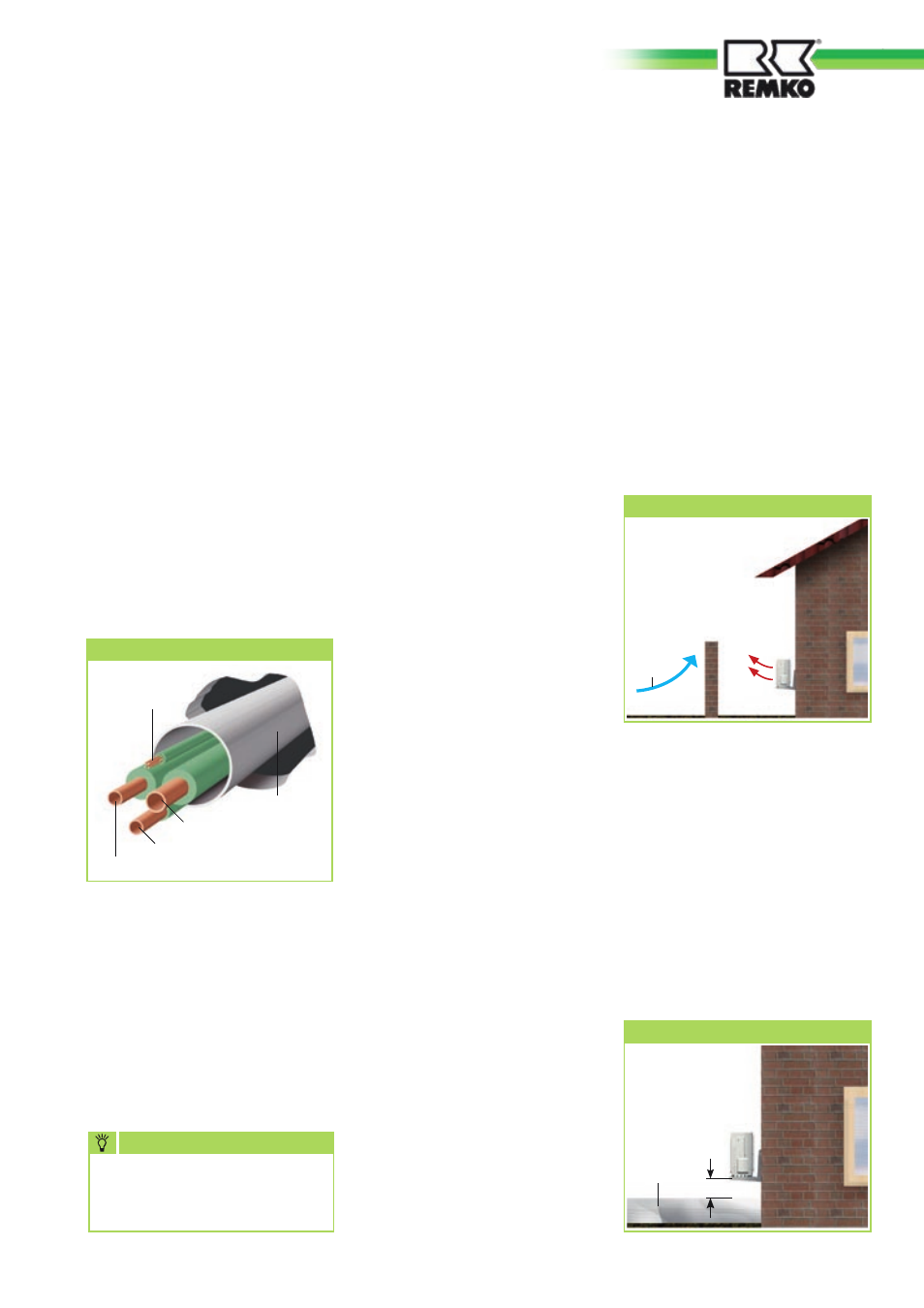

Choix du lieu d'installation
L'unité intérieure a été conçue pour
être montée horizontalement en
haut d'un mur (min. 1,75 m entre le
bord supérieur et le sol) . Elle peut
également être montée sur la partie
supérieure d'une paroi au-dessus
d'une porte.
L'unité extérieure a été conçue pour
être montée horizontalement sur
pied et en extérieur. Le lieu d'installa-
tion de l'appareil doit être horizontal,
plan et solide. En outre, il convient de
fixer l'appareil de manière à prévenir
tout risque de basculement. L'unité
extérieure peut être montée en ex-
térieur mais également en intérieur,
dans un bâtiment. Pour le montage
en extérieur, respectez les consignes
suivantes afin de protéger l'appareil
des facteurs météorologiques.
Perçages muraux
■ Pour chaque unité intérieure,
il est nécessaire de percer une
ouverture murale de 70 mm
de diamètre min. et 10 mm
d'inclinaison de l'intérieur vers
l'extérieur.
■ Nous vous conseillons de ca-
pitonner l'intérieur du perçage
ou, par exemple, de l'habiller
avec un tuyau PVC afin de pro-
téger les conduites contre les
éventuels endommagements.
■ Une fois le montage terminé,
rebouchez le perçage à l'aide
d'un mastic adéquat. N'em-
ployez pas de ciment ni de
substance calcaire !
Matériel de montage
L'unité intérieure doit être fixée
via la face arrière de l'appareil à
l'aide de 4 vis non fournies.
L'unité extérieure est montée au
mur sur un support mural ou au sol
sur une console de sol au moyen
de 4 vis.
Pluie
En cas de montage au sol ou sur
toit, respectez une distance min.
de 10 cm par rapport au sol. Vous
pouvez optez pour une console de
sol proposée en tant qu'accessoire.
Soleil
En mode Refroidissement, l'échan-
geur à lamelles (condenseur) de
l'unité extérieure génère de la cha-
leur. Les rayons solaires augmen-
tent additionnellement la tempéra-
ture des lamelles et réduisent ainsi
la diffusion de chaleur de l'échan-
geur à lamelles. Si possible, instal-
lez l'unité extérieure sur la façade
nord du bâtiment concerné. En cas
de besoin, prévoyez un dispositif
d'ombrage. Utilisez par exemple,
une petite couverture.
Toutefois, les mesures choisies ne
doivent en aucun cas influer sur le
débit d'air chaud émis.
Vent
Lorsque l'appareil est installé dans
des zones essentiellement venteuses,
veillez à ce que le débit d'air chaud
émis soit évacué dans le même sens
que la direction principale du vent.
En cas d'impossibilité, prévoyez
éventuellement un système de pro-
tection contre le vent. Assurez-vous
que le système de protection contre
le vent n'entrave pas l'alimentation
en air de l'appareil.
Distance minimale par rapport à la neige
Protection contre le vent
Vent
Neige
Dans les régions sujettes à de
fortes chutes de neige, prévoyez
un montage mural de l'appareil.
Dans ce cas, installez ce dernier à
une distance min. de 20 cm au-
dessus de la hauteur prévue de la
couverture neigeuse afin d'éviter
l'infiltration de neige dans l'unité
extérieure.La console murale est
disponible en tant qu'accessoire.
Conduites à travers le perçage mural
Câble de
commande
Conduite de condensat
Conduite d'injection
Conduite d'aspiration
Tuyau-PVC
Installez l'unité extérieure en
utilisant les chevilles adaptées
à la composition du mur
REMARquE
