34
EXIGENCES D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer l'installation. Les pièces
fournies se trouvent dans le tambour de la laveuse.
Outils nécessaires au raccordement des tuyaux d'arrivée d'eau
„ Pince (ouverture jusqu'à 1 9 /
16
" [39,5 mm]) „ Lampe de poche (facultative)
Outils nécessaires pour le raccordement du tuyau de vidange
„ Pince multiprise (ouverture jusqu'à 1 9 / 16 " [39,5 mm])
Outils nécessaires à l'installation
„ Clés plates de 14 mm et 13 mm
„ Niveau
„ Cale en bois
„ Règle ou mètre ruban

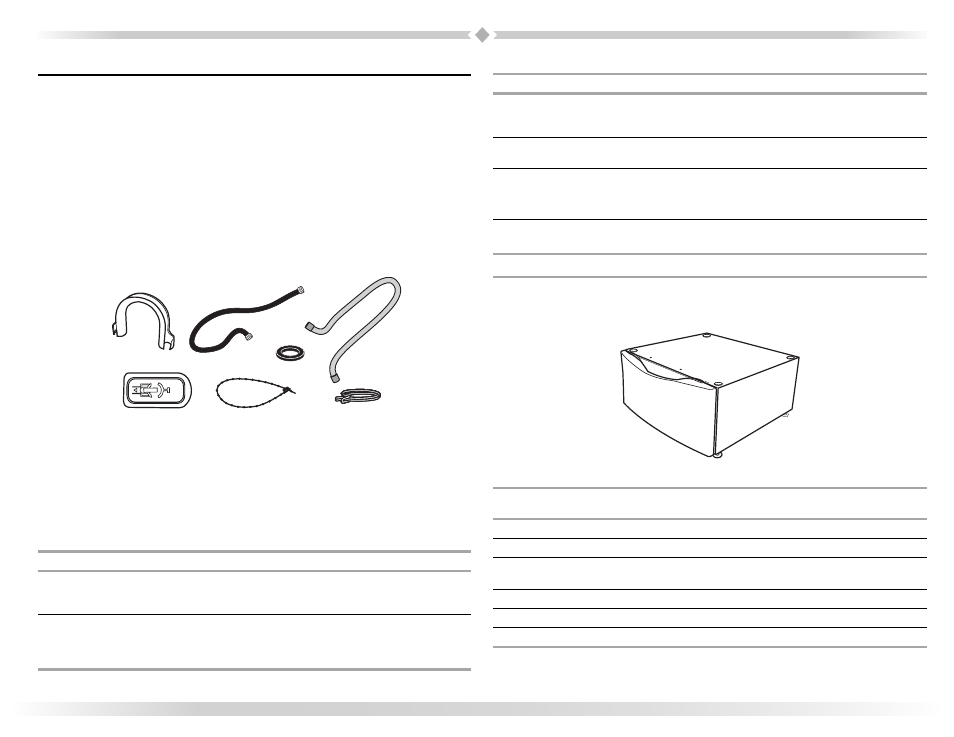

Pièces fournies
A B
F
G
C
D E
A. Bride de retenue pour
tuyau de vidange
B. Tuyau d'alimentation (2)
C. Rondelle pour tuyau
d'alimentation (4)
D. Bouchon pour les trous
des boulons de
transport (4)
E. Courroie perlée
F. Tuyau de vidange
G. Bride de tuyau
Autres pièces
Il se peut que l'installation nécessite des pièces supplémentaires. Pour acheter l'un des
articles indiqués ici, composer le numéro sans frais indiqué sur la couverture ou à la section
“Assistance ou service”.
Si vous avez Vous devrez acheter
Évier de buanderie ou tuyau
de rejet à l'égout plus haut
que 96" (2,4 m) Système de pompe de puisard (si non déjà disponible)
Égout surélevé Évier de vidange standard de 20 gal. (76 L) de 30"
(762 mm) de hauteur ou évier utilitaire et pompe de
puisard (disponibles chez votre fournisseur local d'articles
de plomberie)
Égout au plancher Brise-siphon, pièce n° 285834; tuyau de vidange
additionnel, pièce n° 8318155; et trousse de connexion,
pièce n° 285835
Tuyau de vidange trop court Trousse de rallonge du tuyau de vidange de 4 pi (1,2 m),
pièce n° 285863
Robinets d'eau hors
d'atteinte des tuyaux
d'admission 2 tuyaux d'admission d'eau plus longs :
6 pi (1,8 m), pièce n° 76314
10 pi (3,0 m), pièce n° 350008
Options
Piédestal
Vous pouvez acheter séparément des piédestaux de différentes hauteurs pour cette laveuse.
Vous pouvez choisir un piédestal de 10" (254 mm) ou un piédestal de 15,5" (394 mm). Le
piédestal augmentera la hauteur totale de la laveuse.
Piédestal facultatif
Hauteur du piédestal Hauteur approximative
avec laveuse Couleur Numéro de
modèle
10" (254 mm) 46" (1168 mm) Blanc MHP1000SQ0
10" (254 mm) 46" (1168 mm) Noir MHP1000SB0
10" (254 mm) 46" (1168 mm) Rouge
canneberge XHP1000WR
15,5" (394 mm) 51,5" (1308 mm) Blanc MHP1500SQ0
15,5" (394 mm) 51,5" (1308 mm) Noir MHP1500SB0
15,5" (394 mm) 51,5" (1308 mm) Bleu MHP1500SK0
