KBF / KBF P (E5.3) 09/2014 page 95/110

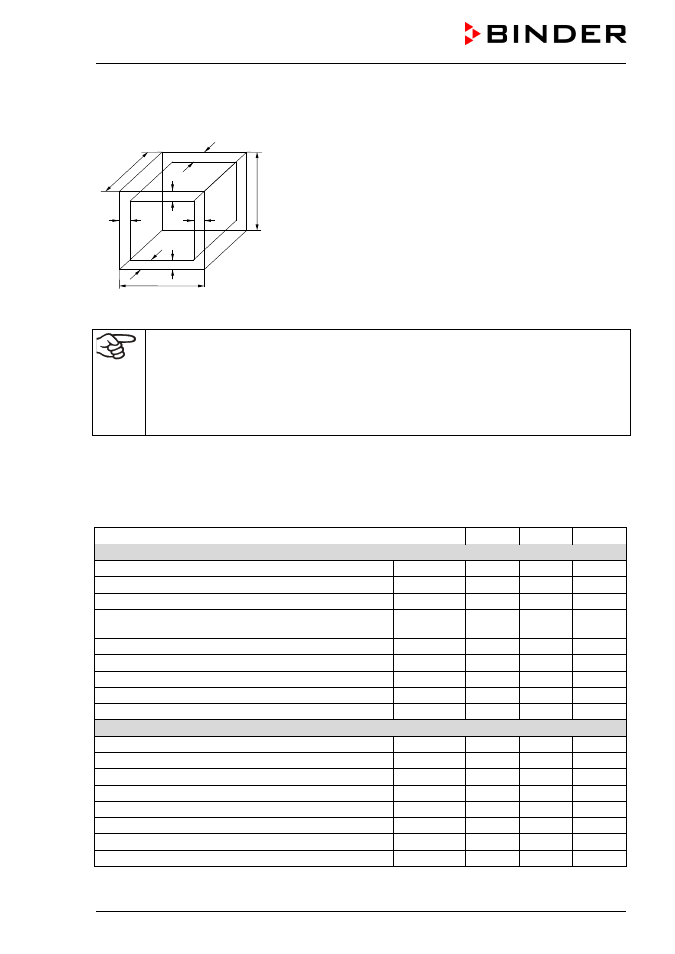

19.3 Définition du volume utile
Le volume utile illustré ci-dessous est calculé comme suit :
b
c
c
b
a
C
B
A
a
A, B, C = dimensions intérieures (largeur, hauteur, profondeur)
a, b, c = espace libre entre les parois
a = 0,1*A
b = 0,1*B
c = 0,1*C
VUTILE = (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
Figure 35: Détermination du volume utile
Les données techniques se réfèrent sur le volume utile.
NE PAS placer le matériel dehors le volume utile.
NE PAS remplir le volume utile plus qu’à la moitié, pour pouvoir garantir une circulation d’air
suffisante.
NE PAS diviser le volume utile avec du matériel spacieux.
NE PAS placer le matériel très proche l’un de l’autre, mais laisser de l’espace pour permettre
de la circulation entre eux et ainsi la répartition homogène de la température et de l’humidité.
19.4 Données techniques
19.4.1 Données techniques KBF
Volume 115 240 720
Dimensions extérieures
Largeur
mm 880 925 1250
Hauteur (pieds/roues inclus) mm 1048 1460 1925
Profondeur mm 647 800 887
Profondeur, poignée de porte, panneau d’instrumentation,
connexion inclus
mm 699 880 939
Ecart de mur en arrière (minimum) (écarteur) mm 100 100 100
Ecart de mur latéral (minimum) mm 100 100 100
Volume total espace vapeur l 156 348 918
Nombre de portes pièce 1 1 2
Nombre de portes intérieures vitrées pièce 1 1 2
Dimensions intérieures
Largeur
mm 600 650 973
Hauteur mm 483 785 1250
Profondeur mm 351 485 576
Volume chambre intérieure l 102 247 700
Nombre de clayettes (standard / max.) 2/5 2/9 2/15
Charge max. par clayette kg 30 30 45
Charge total max. admissible kg 100 100 150
Poids étuve vide kg 129 184 309
