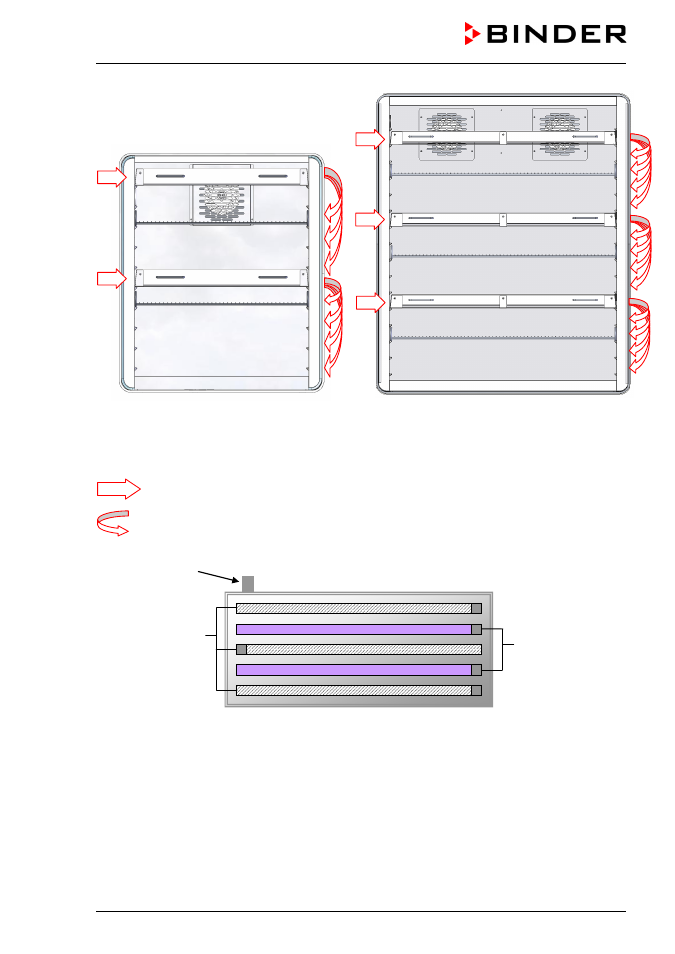

Figure 22: Positions des clayettes éclairantes
Ces positions sont réservées pour les clayettes éclairantes. A cause de leurs connexions, il
n’est pas possible d’y insérer des clayettes normales.
Vous pouvez placer les clayettes éclairantes vers ces positions.
Prise mâle derrière
devant
Figure 23: L’arrangement de tubes fluorescents dans la clayette éclairante
Activez les tubes fluorescents par les interrupteurs additionnels (10) et (11) se trouvant dans le tableau
d’instruments latéral gauche (interrupteurs en position « I »).
(10) Interrupteur de l’éclairage conforme à l’ICH BINDER Q1B Synergy Light (blanc clair et UVA)
(11) Interrupteur de l’éclairage conforme à l’ICH blanc clair
