KBF / KBF P (E5.3) 09/2014 page 26/110
4. Installation de l’appareil et connexions
4.1 Ecarteurs
Montez les deux écarteurs avec les vis fournis au dos de l’appareil. Ils servent d’assurer la distance
minimale de 100mm du dos de l’appareil vers l’arrière.

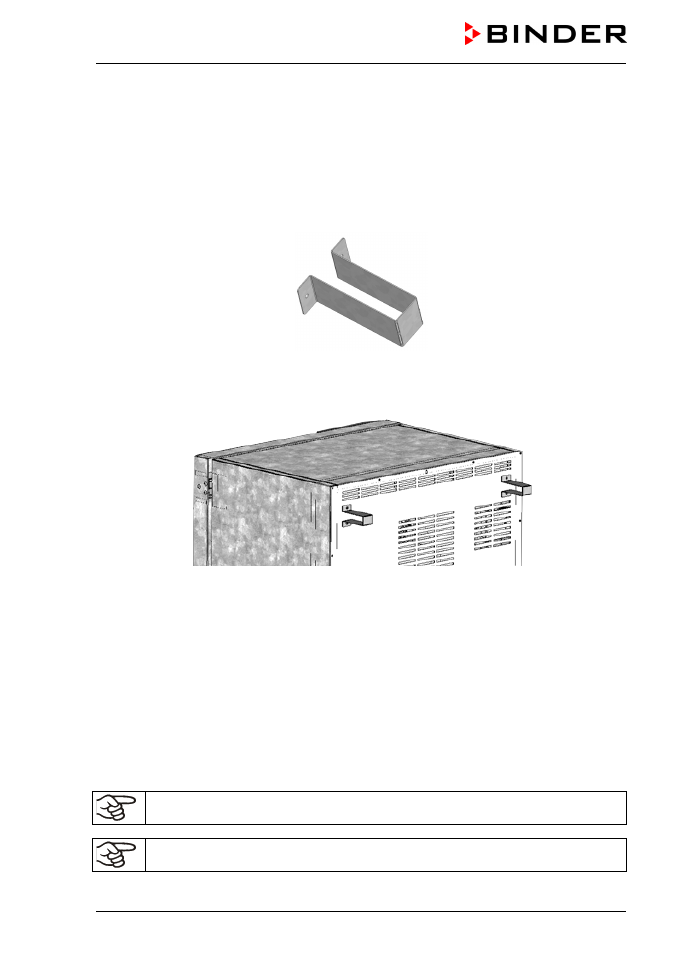

Figure 10: Un des écarteurs fournis pour la distance vers l’arrière
Figure 11: Dos KBF / KBF P avec les deux écarteurs montés
4.2 Raccord des eaux usées
Fixer le flexible des eaux usées sur le raccord d’eaux usées « OUT » (17) au dos de l’appareil (olive ∅ 14
mm). Lire attentivement les points suivants:
•
Une partie du tuyau d'eau livré peut être utilisée comme tuyau d'évacuation des eaux usées. Si vous
utilisez un autre tuyau, celui-ci doit supporter à long terme une température d'au moins 95 °C.
• Le flexible des eaux usées peut avoir une montée maximale d’un mètre et une longueur maximale de
3 mètres.
• Assurez les deux côtés du tuyau d'eaux usées avec deux des quatre colliers de serrage livrés.
L’eau usée est collectée dans une nourrice interne d’un volume de 0,5 litres environ. Elle est
pompée seulement quand nécessaire. Il y a donc pas d’écoulement d’eau usée continue.
Protégez la conduite des eaux usées des deux côtés par les colliers de serrage livrés.
