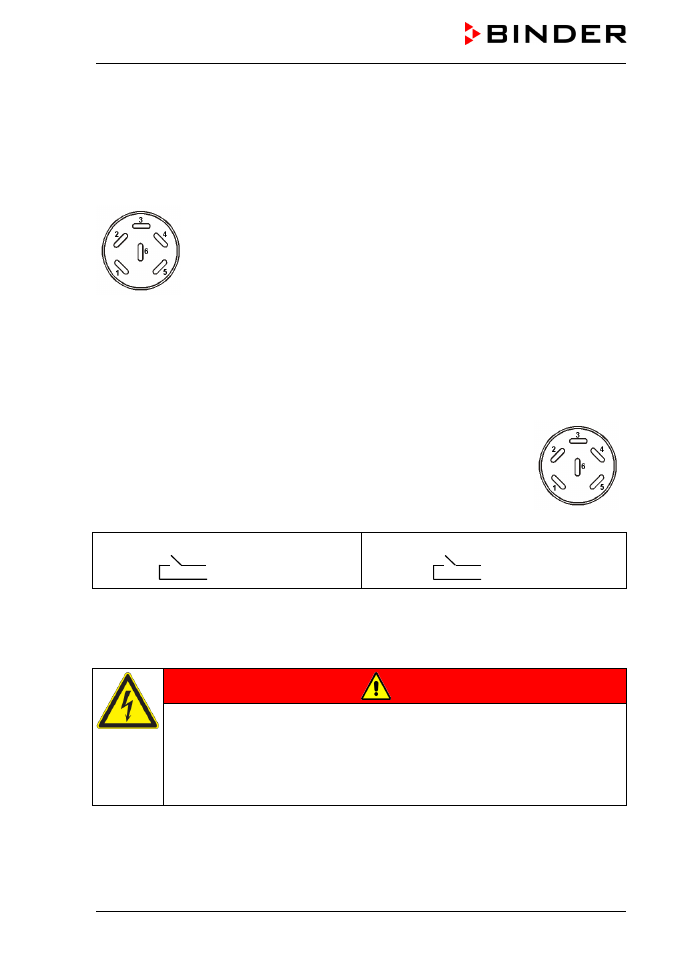

KBF / KBF P (E5.3) 09/2014 page 76/110
15.4 Sorties analogiques pour température et humidité (option)
Par cette option, l’appareil est équipé avec des sorties analogiques de 4-20 mA pour la température et
l’humidité. Ces sorties peuvent être utilisées pour transmettre des informations à des systèmes ou
appareils de registration externes.
La douille de raccordement DIN (6) située dans le tableau d’instruments latéral à droite se compose
comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
PIN 3: Humidité –
PIN 4: Humidité +
Domaine d’humidité: 0 % r.H. à 100 % r.H.
Domaine de température : -10 °C à +100 °C
Une fiche mâle DIN est ajoutée.
Figure 25: Occupation des pins de la douille de raccordement (6) pour l’option Sorties analogiques
15.5 Contact d’alarme sans potentiel pour humidité et température (option)
Si l’appareil est équipé de contacts d’alarme sans potentiel pour humidité et
température, des alertes de température et d’humidité peuvent être transmises à une
installation de monitorage centrale. La connexion est effectuée par le biais de la
douille DIN (7) située dans le panneau de commande latéral droite.
Figure 26: Affectation des pins de la douille DIN (7)
Contact de température Contact d’humidité
Pin 1: pôle
Pin 2: contacteur Pin 3: pôle
Pin 4: contacteur
En cas d’alarme de température, les pins 1 et 2 sont ouverts, en cas d’alarme d’humidité, les pins 4 et 5
sont ouverts. Ceci se produit au même temps que le message d’alarme sur l’affichage du régulateur.
En cas de panne de secteur, les deux contacts sont ouverts.
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
En cas d’alarme de température et d’humidité, le message d’alarme sur l’affichage du régulateur est
conservé pendant la transmission d’alarme par le contact d’alarme sans potentiel.
Quand la cause de l’anomalie n’existe plus, vous pouvez remettre l'alarme par le contact sans potentiel
ensemble avec message d’alarme sur l’affichage du régulateur par la touche RESET.
