9.4 Distinction entre rampe de valeur de consigne et saut de valeur de
consigne
Les valeurs de consigne se réfèrent toujours au moment du commencement d’une section de
programme, c’est-à-dire, au début de chaque section de programme, la température et l’humidité sont
réglées aux valeurs entrées. Au cours du temps d'exécution de la section, s’effectue une transition de
température ou d’humidité à la valeur de consigne de la section suivante.
Par une conception de temps appropriée des sections de programme, toutes modes de transitions de
température et d’humidité peuvent être réalisées.
•
Transition de température ou d’humidité progressive « rampe de valeur de consigne »
Le changement de la valeur de consigne se produit progressivement d’une valeur de consigne à celle
de la section de programme suivante pendant la durée entrée. La température ou l’humidité réelle (X)
suit la valeur de consigne (W) changeante pendant tout moment.
• Sections de programme à température ou à humidité constantes
Les valeurs de consigne de deux sections successives sont égales, donc la température ou l’humidité
sont réglées constantes pendant tout le cours de la première section de programme.
• Transition de température ou d’humidité brusque « saut de valeur de consigne »
On peut comprendre les sauts de température ou d’humidité comme transitions (ou rampes) se
produisant pendant un temps très court. Deux sections de programme à valeurs de température ou
d’humidité identiques sont suivies d’une section à valeur différente. Si la durée de cette dernière
section est mise à une valeur très courte (1 sec minimum), la transition de température ou d’humidité
s’effectue brusquement pendant le temps le plus bref possible.

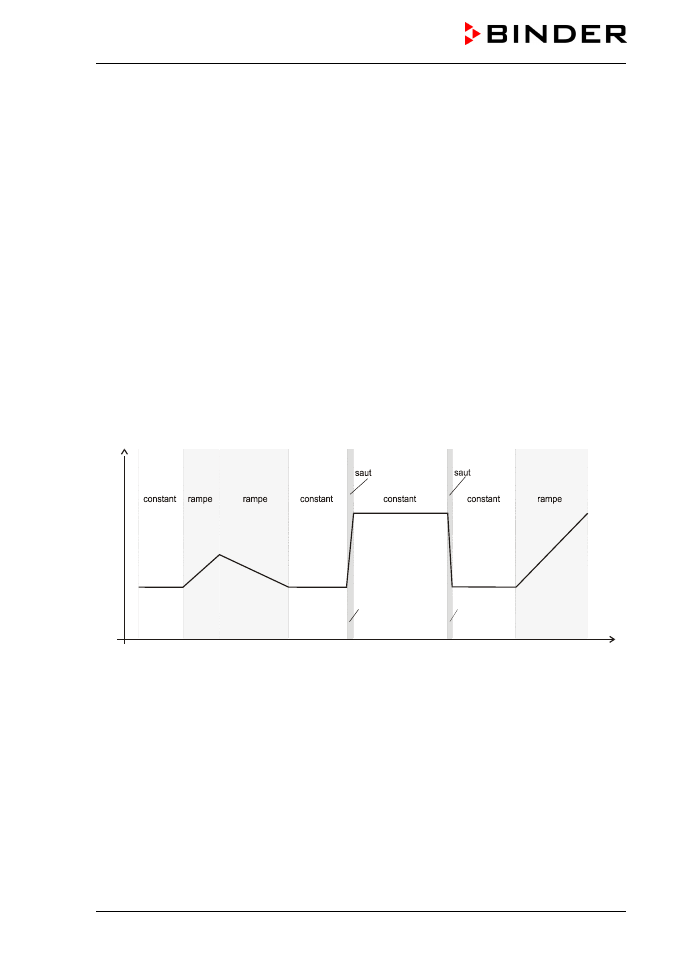

Figure 17: Conceptions de transitions de température ou d’humidité
Le chapitre suivant présente des exemples de programmation pour rampes de valeurs de consigne et
sauts de valeurs de consigne.
