36
RÉGLAGES
RÉGLAGE DE LA LAME À 0 ET 45°

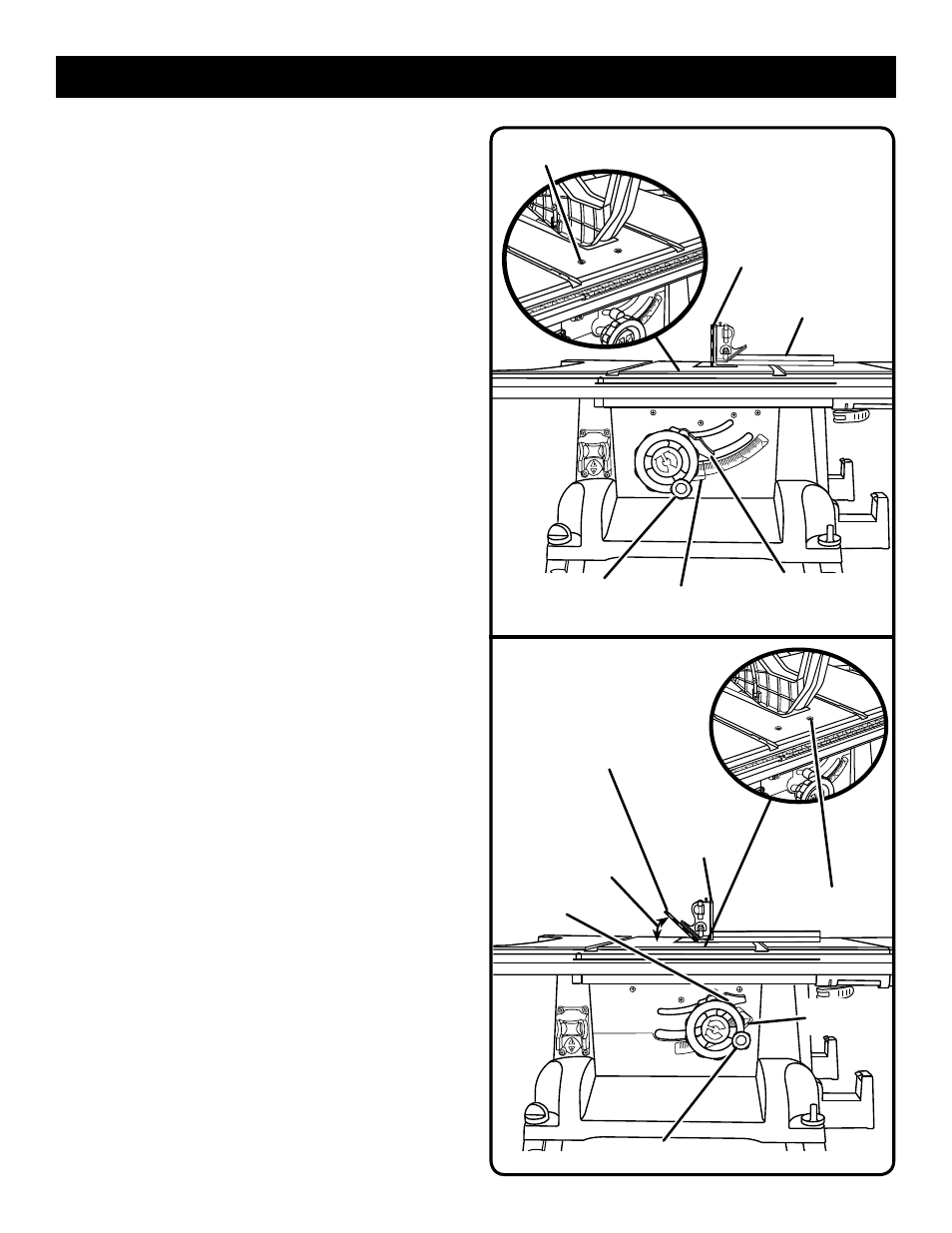

Voir les figures 50 et 51.
La scie a été réglée en usine et, à moins qu’elle ait été
endommagée en cours de transport, aucun réglage ne
devrait être nécessaire. Arpès un usage prolongé, il peut
être nécessaire de vérifier les réglages.

Débrancher la scie.
 Relever la lame.
 Retirer le ensemble la garde de lame.
Si la lame n’est pas parfaitement verticale (0°) :

Désengager le levier de verrouillage de biseau.
 Desserrer le vis de réglage de 0°.
 Placer une équerre combinée à côté de la lame, sur la
en droit. Le bord de la équerre et la lame de scie doivent
être parallèles.
NOTE : Assurez-vous que les contacts carrés la partie
équerre de la lame de scie, pas les dents de scie.
 Engager le levier de verrouillage de biseau.
 Serrer vis de réglage. Vérifier de nouveau l’alignement et
continuer à ajuster effectuer les réglages éventuels.
Si la lame n’est pas parfaitement à 45° :

Désengager le levier de verrouillage de biseau.
 Desserrer le vis de réglage de 45°.
 Placer une équerre combinée à côté de la lame, sur la
en droit. Le bord de la équerre et la lame de scie doi-
vent être parallèles.
NOTE : Assurez-vous que les contacts carrés la partie
équerre de la lame de scie, pas les dents de scie.
 Engager le levier de verrouillage de biseau.
 Serrer vis de réglage. Vérifier de nouveau l’alignement et
continuer à ajuster effectuer les réglages éventuels.
 Placer l’indicateur d’onglet sur 45°.
 Effectuer une coupe d’essai.
La vis de réglage doit être en dessous de la table de la scie
surface de sorte que la pièce ne capture pas sur les bords
irréguliers. S’il est impossible de procéder à cet réglage,
prendre le produit à un centre de service autorisé.
ÉQUERRE
COMBINÉE
LAME
INDICATEUR
DE BISEAU
LEVIER DE
VERROUILLAGE
DE BISEAU
POIGNÉE
LAME
POIGNÉE
LEVIER DE
VERROUILLAGE
DE BISEAU
ÉQUERRE
COMBINÉE
VIS DE RÉGLAGE
À 0°
45°
Fig. 50
Fig. 51
VIS DE RÉGLAGE
À 45°
INDICATEUR
DE BISEAU
