ASSEMBLAGE
INSTALLATION DE LA SCIE À TABLE SUR LE
QUICKSTAND
®

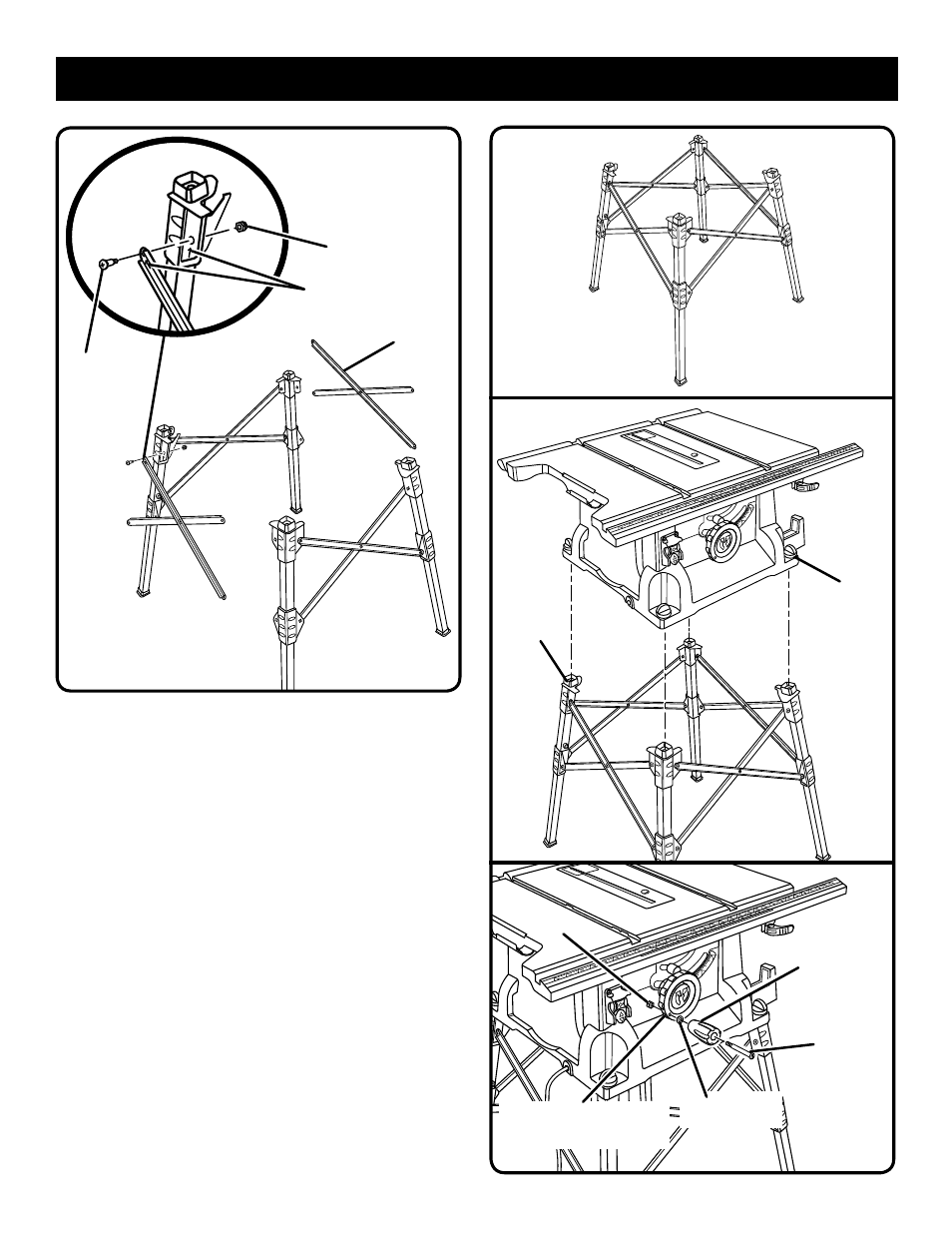

Voir la figure 8.

Placer la base de la scie à table sur le stand. Positionner
les trou taraudé sur bouton de verrouillage du stand.
 Insérer la vis du bouton de verrouillage dans la trou taraudé
et tourner ce bouton vers la droite pour assujettir la scie
sur le stand.
 Répéter l’opération avec les trois autres boutons de
verrouillage.
INSTALLATION DE LA POIGNÉE
Voir la figure 9.

Tenir fermement l’écrou en nylon et tourner la vis vers la
gauche pour retirer complètement l’écrou.
NOTE : Ne pas retirer la vis de la poignée.

Insérer l’écrou en nylon dans le trou en retrait du volant
de réglage de hauteur / biseau et le maintenir en place.
 Insérer la poignée y vis dans le trou du volant de réglage
de hauteur / biseau.
 Serrer la vis en la tournant vers la droite avec un tournevis
plat.
TROU
VIS
BOUTON DE
VERROUILLAGE
POIGNÉE
Fig. 8
Fig. 9
Fig. 7
ÉCROU
VOLANT DE RÉGLAGE DE
HAUTEUR / BISEAU
ÉCROU DE
BLOCAGE
FLÈCHES
VIS
Fig. 6
RONDELLE
RENFORT
DE PIED
