26
UTILISATION
RAIL
AVANT
REBORD
ARRIÈRE
GUIDE
LONGITUDINAL
LEVIER DE
BLOCAGE
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier que
le guide longitudinal est parallèle à la lame avant de com-
mencer une coupe.
UTILISATION DU GUIDE LONGITUDINAL

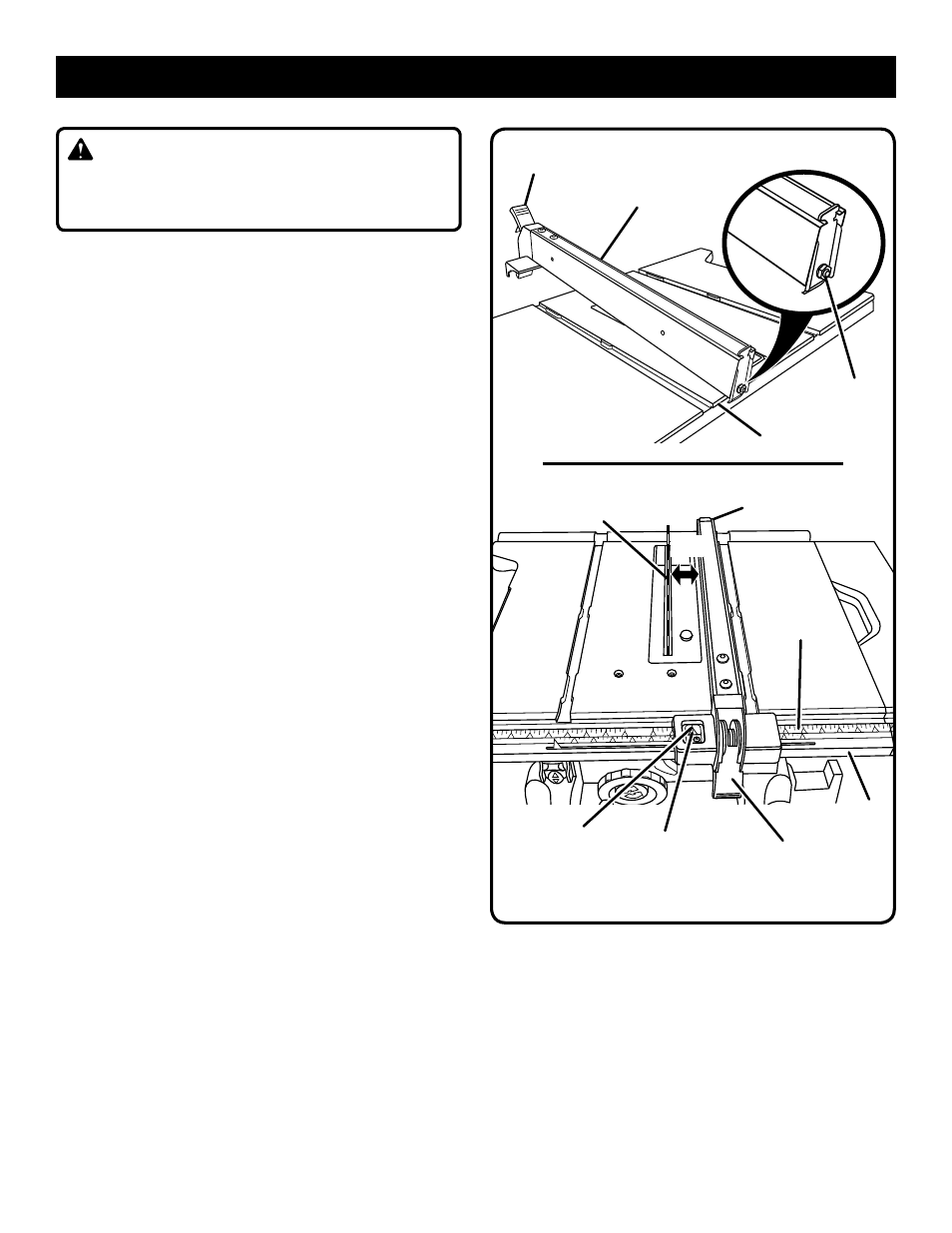

Voir la figure 30.

Placer le rebord arrière du guide sur l’arrière de la scie à
table et le tirer légèrement vers l’avant.
 Abaisser l’extrémité avant sur les surfaces de guide du
rail avant.
 Avec la guide longitudinal plate sur la table de scie,
pousser la guide vers la rail avant pour aligner la guide à
la table de scie.
 Abaisser le levier de verrouillage pour aligner et bloquer
le guide.
S’assurer que le guide glisse librement. Si des réglages sont
nécessaires, voir Vérification de l’alignement du guide
longitudinal sur la lame à la section Réglages de ce manuel.

Effectuer deux ou trois coupes d’essai sur des chutes
de bois. Si les coupes ne sont pas précises, reprendre
le processus d’alignment.
NOTE : Le guide longitudinal doit être solidement assujetti
lorsque la poignée de verrouillage est engagée. Pour
augmenter la poigne de la guide longitudinal sur la lèvre
postérieure de la table, resserrer la vis de collier sur
l’arrière de la barrière de déchirure en le tournant dans
le sens des aiguilles d’une montre.
POUR RÉGLER L’ÉCHELLE GRADUÉE SUR LA
LAME
Voir la figure 30.
Utiliser l’indicateur sur le guide longitudinal pour positionner
le guide par rapport à l’échelle sur le rail devant.
NOTE : Le les griffes antirebond et ensemble de protège-
lame doit être retirée pour effectuer ce réglage. Une fois le
réglage effectué, réinstaller le protège-lame.
Commencer avec la lame réglée sur zéro degré (à la
verticale).

Débrancher la scie.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 À l’aide d’une équerre de charpentier, régler le guide
longitudinal à 2 po (51 mm) de la pointe des dents de la
lame.
 Desserrer la vis de l’indicateur et placer ce dernier sur la
graduation 51 mm (2 po), comme illustré.
 Resserrer la vis, puis vérifier la dimension et la position
du guide longitudinal.
LAME
GUIDE
LONGITUDINAL
LEVIER DE
VERROUILLAGE
INDICATEUR
D’ÉCHELLE
ÉCHELLE
MESURE
2 po
VIS DE
COLLIER
Fig. 30
2 po.
