RÉGLAGES
AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché et que son commutateur est en position
d’arrêt (OFF). Le non-respect de cet avertissement
pourrait entraîner des blessures graves.
Cette scie à table a été réglée en usine pour effectuer des
coupes très précises. Toutefois, certains composants peu-
vent avoir été désalignés pendant le transport. En outre,
après un certain temps des réglages s’avéreront probable-
ment nécessaires, du fait de l’usure.
Pour éviter des ajustements inutiles, il est bon de vérifier
les réglages soigneusement au moyen d’une équerre de
charpentier et de pratiquer des coupes d’essais sur des
chutes, avant de travailler sur une bonne pièce. Ne procéder
à aucun réglage avant d’avoir effectué des vérifications avec
une équerre et exécuté des coupes d’essai, pour s’assurer
que des réglages sont nécessaires.
REMPLACEMENT DE LA LAME
Voir les figures 47 à 49.
La trait de scie lame doit être dans les limites affranchies
sur le couteau diviseur.

Débrancher la scie.
 Retirer la garde de lame et griffes antirebond.
 Abaisser la lame et retirer la plaque de gorge.
 S’assurer que le levier de verrouillage de biseau est
verrouillée.
 Relever la lame au maximum en tournant.
 Insérer la clé de lame le bout ouvert méplats de axe de
lame.
 Engager l’extrémité fermé de la plus clé de lame sur
l’écrou. L’avoir les deux clés fermement, tirer l’hors de
la clé (le côté de droite) en avant pendant que pousser
l’intérieur (le côté gauche) au arrière de la scie. Retire la
écrou de lame et rondelle de lame.
 Déverrouiller segurar la palanca de afloje et retirer la lame.
Installation d’une lame standard :

Placer la lame sur l’axe (pour qu’elle fonctionne cor-
rectement, ses dents doivent être orientées vers le bas
et l’avant de la scie).
 Installer la rondelle de la lame et écrou de lame sur
axe de lame. S’assurer que le côté plat de la rondelle
est placé contre la lame et que toutes les pièces sont
bien serrées contre le support de l’axe. S’assurer que
écrou de lame soit fermement serré. Ne pas trop serrer.
 Verrouiller le levier de dégagement.
 Faire tourner la lame à la main pour s’assurer qu’elle
fonctionne librement.
 Abaisser la lame et remettre la plaque à gorge en place.
NOTE : Pour l’installation d’une lame spéciale, suivre les
instructions fournies avec cette lame.
PLAQUE À
GORGE
COUTEAU
DIVISEUR
CLÉ DE
LAME
CLÉ DE
LAME
ÉCROU DE
LAME
RONDELLE
DE LAME
AXE DE
LAME
LAME

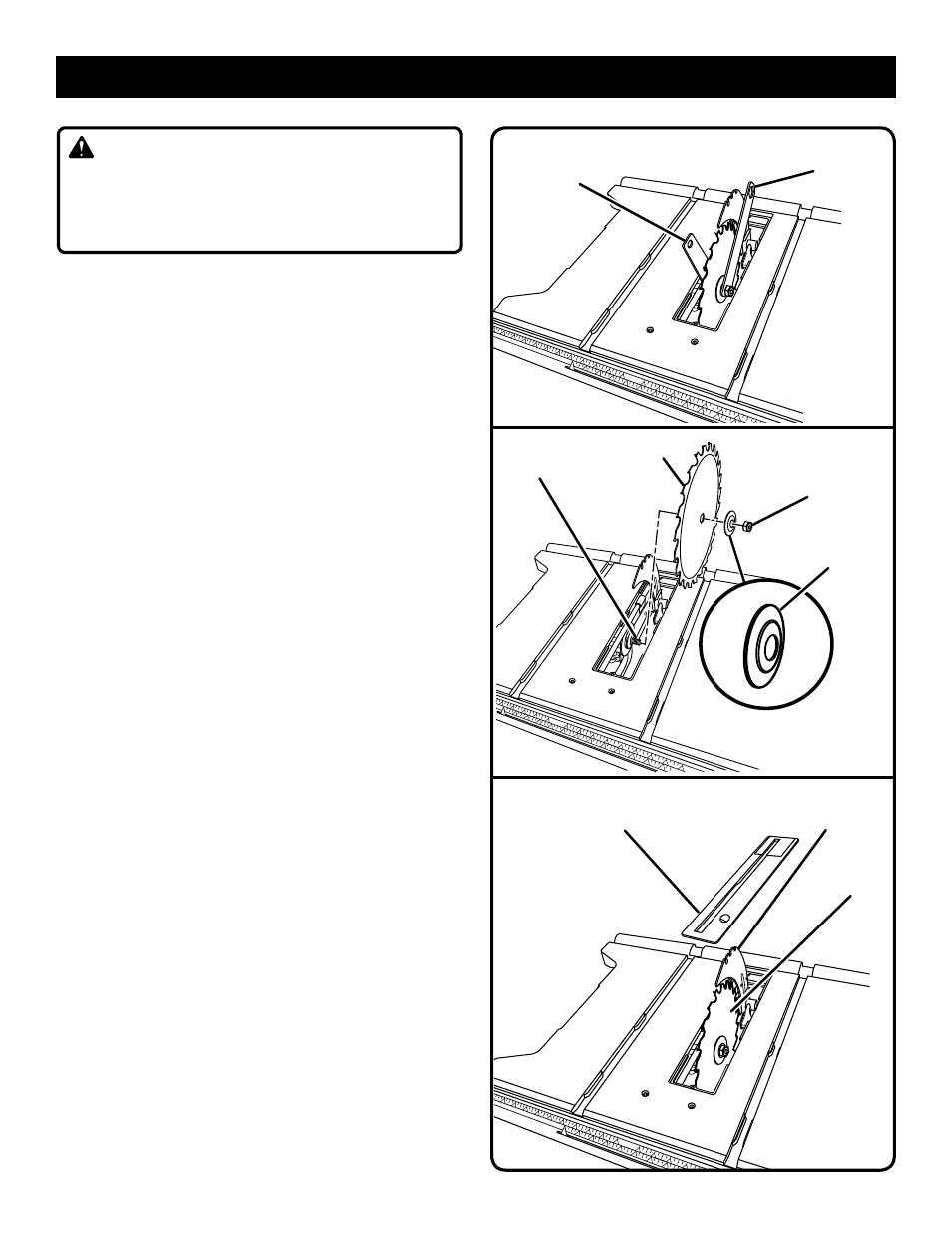

Fig. 49
Fig. 48
Fig. 47
LAME
