25
UTILISATION
RÉGLAGE DE LA PROFONDEUR DE LAME

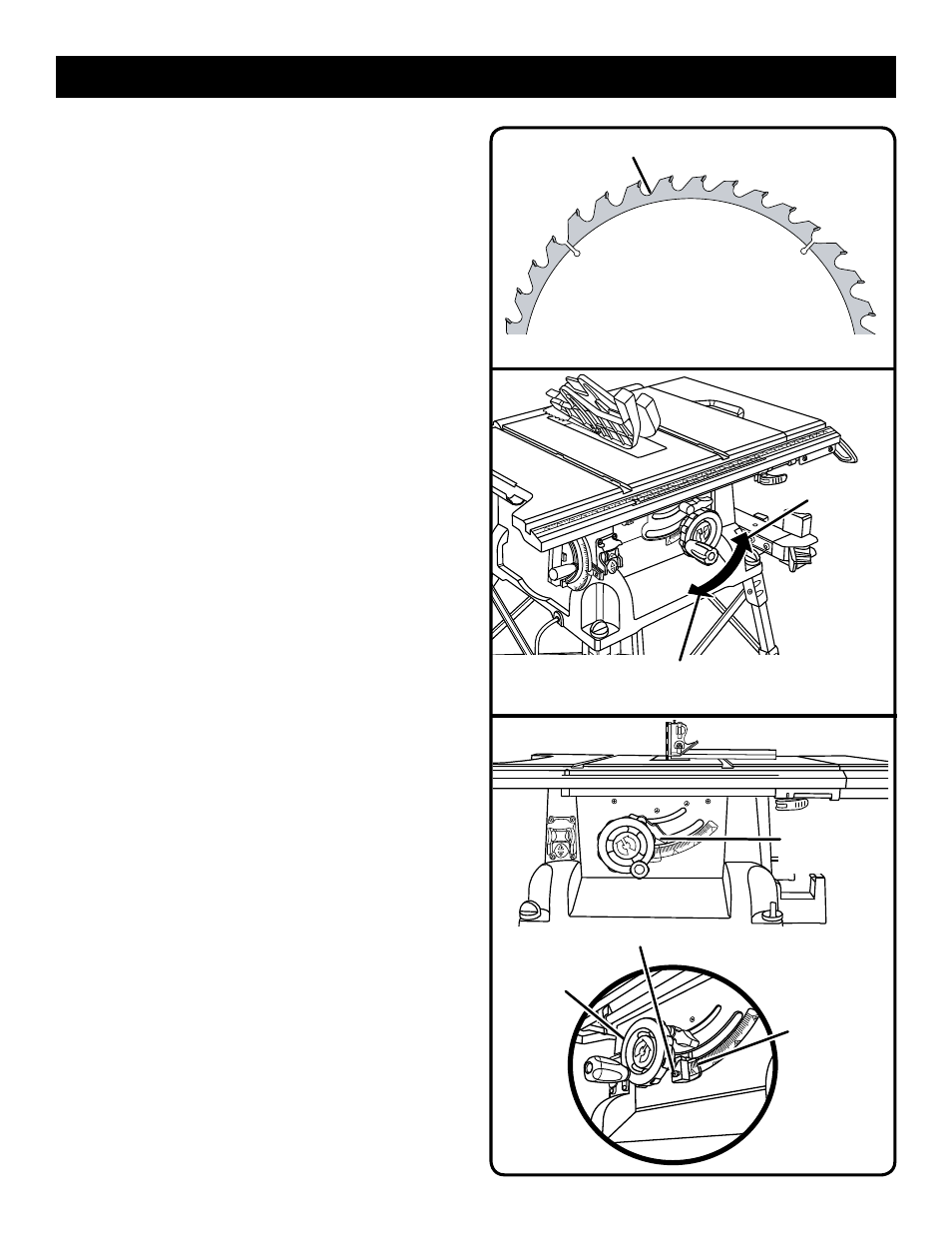

Voir la figure 27.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d’environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce.

Relever la lame en tournant le volant de réglage de
hauteur / biseau vers la droite ou l’abaisser en tournant
le volant de réglage vers la gauche.
RÉGLAGE DE L’ANGLE DE LAME (BESEAU)
Voir les figures 28 - 29.
NOTE : Pour une coupe à 90°, le réglage de biseau est de
0° et pour une coupe à 45°, le réglage est de 45°.

Desserrer la scie.
 Desserrer la commande de biseau en tirer le levier de
verrouillage de biseau à fond vers en haut.
 Desserrer la commande de biseau en tournant le levier
de verrouillage pousser vers le bas.
RÉGLAGE DE L’INDICATEUR DE BISEAU
Voir la figure 29.
Si l’indicateur de biseau n’est pas sur zéro lorsque la lame de
la scie est à 90°, le régler en desserrant la vis et en le plaçant
sur la graduation 0° de l’échelle de biseau. Resserrer la vis.
CREUX
INDICATEUR
DE BISEAU
VOLANT DE
RÉGLAGE DE
HAUTEUR /
BISEAU
POUR RÉDUIRE
L’ANGLE
VIS
POUR
AUGMENTER
L’ANGLE
Fig. 27
Fig. 28
Fig. 29
LEVIER DE
VERROUILLAGE
DE BISEAU
