19
ASSEMBLAGE
ASSEMBLAGE DES ENSEMBLE DE TABLE

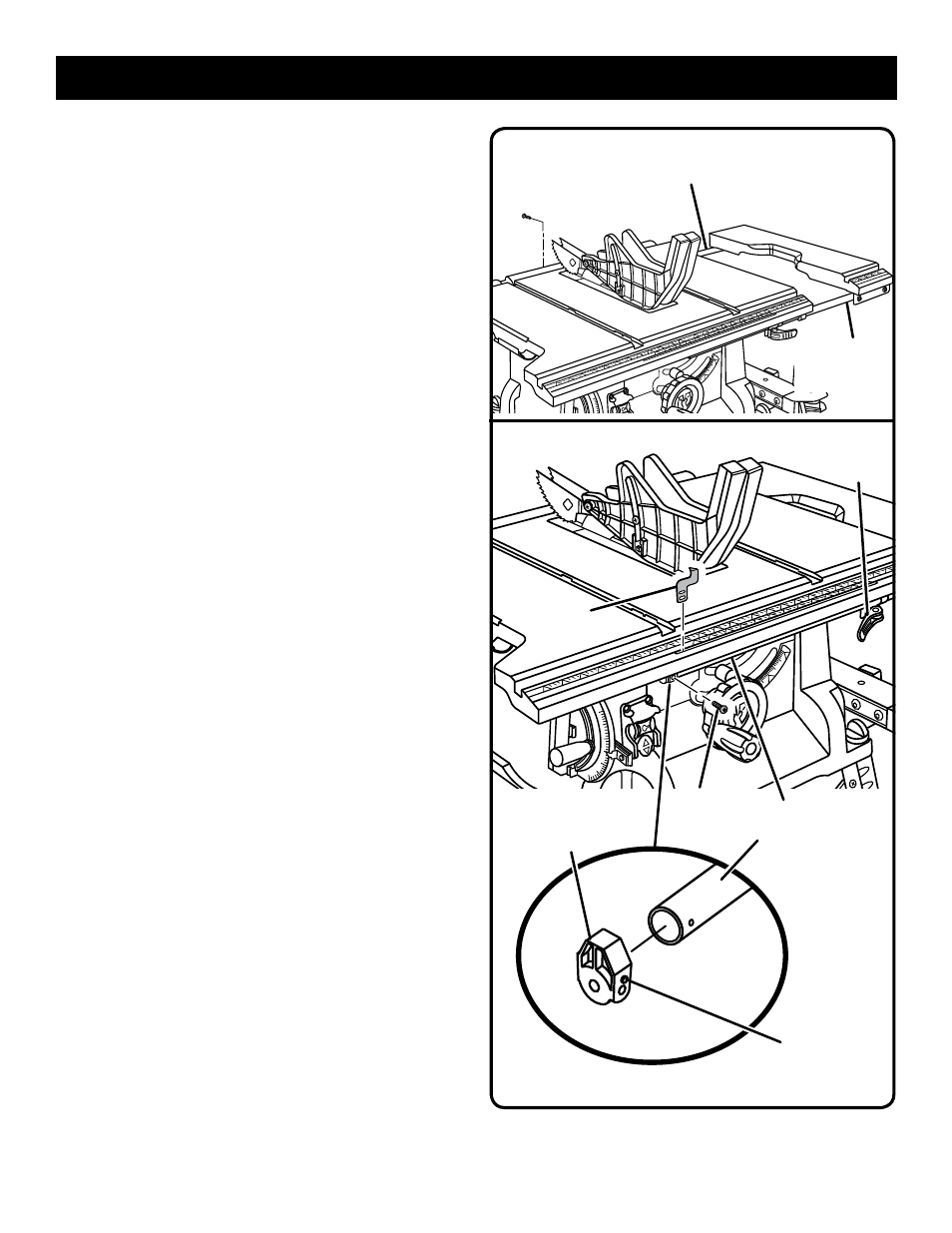

Voir les figures 17 - 18.
Installation la ensemble de table:

Localiser le ensemble de table coulissante.
 Désengager le avant et arrière levier de verrouillage de
table.
 Insérer le ensemble de table coulissante dans le levier de
verrouillage de table.
 Enfoncer la ensemble de table jusqu’à ce qu’elle soit
contre la table de la scie et complètement fermée.
 Insérer une vis phillips dans la dessous de la tige de ral-
longe pour fixer ensemble de table coulissante dans le
levier de verrouillage.
 Verrouiller le avant et arrière levier de verrouillage de
table.
Installation l’indicateur:

Appuyer le capuchon d’extrémité sur la tige de rallonge
selon la figure 18.
 Localiser l’indicateur.
 Visser l’indicateur dans la fente du rail avant.
 Insérer la fente supérieure de l’indicateur sur le cran d’arrêt
de bouchon d’extrémité et la fente inférieure sur le trou
de vis de bouchon d’extrémité.
 Insérer une vis dans la fente inférieure de l’indicateur, le
trou du bouchon d’extrémité et la tige de rallonge. Serrer,
mais non de façon excessive. Serrer façon excessive peut
endommager les extrémités des tiges.
VIS
INDICATEUR
LEVIER DE
VERROUILLAGE
DE TABLE
TIGE DE
RALLONGE
TIGE DE
RALLONGE
CAPUCHON
D’EXTRÉMITÉ
Fig. 18
Fig. 17
ENSEMBLE
DE TABLE
COULISSANTE
CRAN
D’ARRÊT
