Ryobi RTS21 - Manuel (Page 18)

18
ASSEMBLAGE
Installation de protège-lame :

Soulever le levier du garde en haut pour déverrouiller
 Avec le devant du protège-lame a élevé, abaisser le
dos du garde dans le trou de milieu le couteau diviseur.
ppuyer le devant du garde jusqu’à ce que
c’est paral-

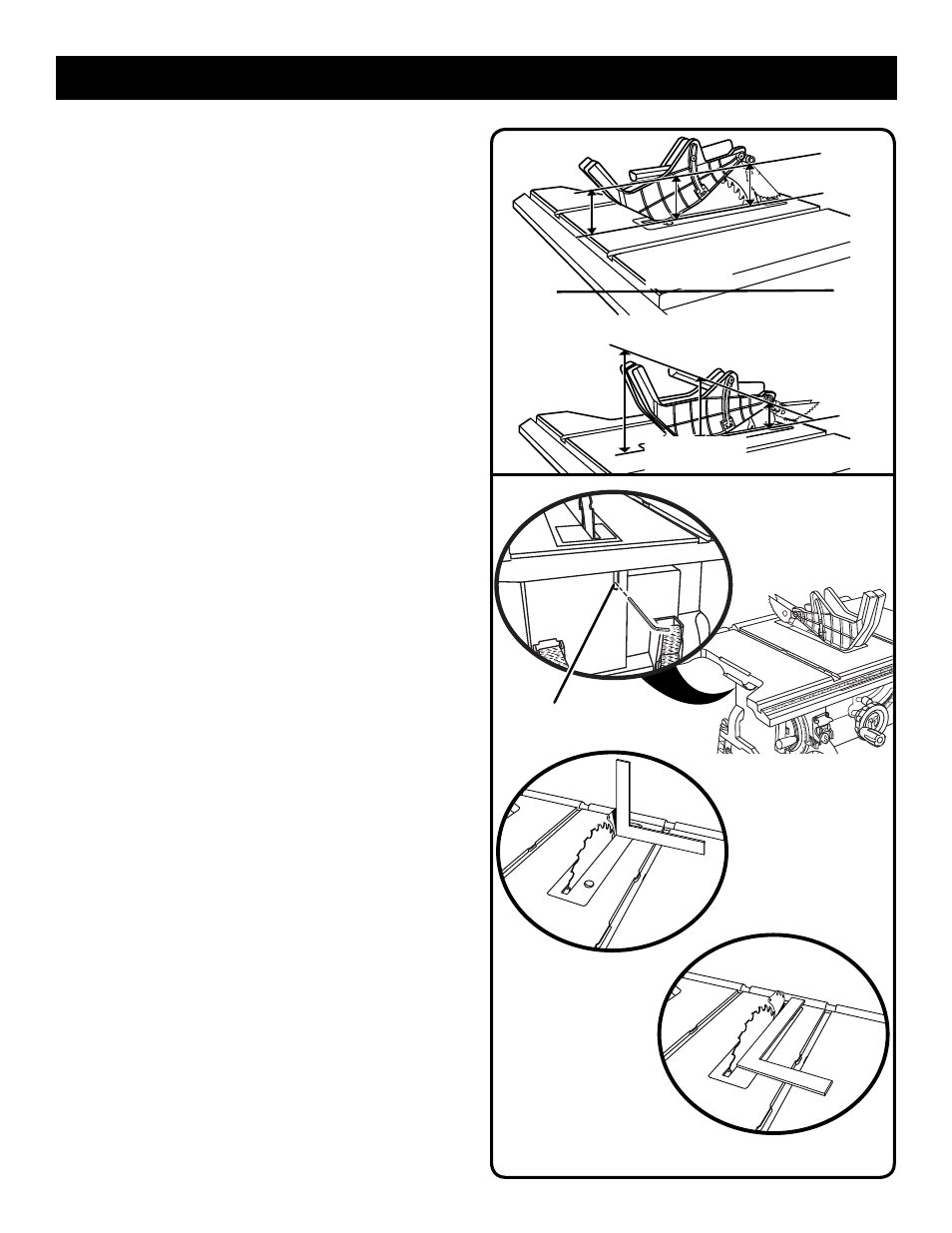

lèle à la table (voir la figure 15). Si le protège-lame n’est
pas parallèle la table, le couteau diviseur n’est pas dans
« en haut » la position.
 Verrouiller le garde à sa place en appuyant le levier du
garde.
NOTE : L’alignement peut être réglé en fonction de différen-
tes largeurs de lame. Voir :
Vérification et alignement du
couteau diviseur et la lame. Vérifier que la garde de lame
fonctionne librement, sans heurter d’autres pièces.
VÉRIFICATION ET ALIGNEMENT DU COUTEAU
DIVISEUR ET LA LAME
Voir la figure 16.
Vérification de l’alignement du couteau diviseur :

Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Relever les griffes antirebond et ensemble de protège-
lame. Placer une équerre de charpentier à côté de la lame
et ensemble de protège-lame.
NOTE : Placez l’équerre de charpentier entre les dents
àpointes carbure et mesurez à partir de la lame. Cette
étapepermet de s’assurer que l’équerre de charpentier
est bienappliquée contre la lame de l’avant à l’arrière
 La lame de la scie et le couteau diviseur sont alignés
lorsque l’équerre de charpentier contacte la lame et le
couteau diviseur uniformément, sans laisser d’espace.
Si le couteau diviseur n’est pas alignée sur la lame, un
réglage est nécessaire. Le couteau diviseur doit être dans
l’alignement de l’avant vers l’arrière (horizontalement) et le
dessus pour inférieure (verticalement).
Réglage (horizontale et verticale) :

Relever les griffes antirebond et ensemble de protège-
lame.
 Vue de arrière le scie, desserrer le vis le support de
montage.
 Repositionner le couteau diviseur à ce que la lame soit
parfaitement alignée sur le couteau diviseur.
 Une fois la garde correctement alignée, reserrer
fermement l’écrou papillon.
 Vérifier de nouveau l’alignement et continuer à ajuster
effectuer les réglages éventuels.
VIS
PRÉCISION
HORIZONTALE
PRÉCISION
VERTICALE
Fig. 16
Fig. 15
CORRECT
INCORRECT
