ASSEMBLAGE
RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 10.

Abaisser la lame en tournant le volant de réglage de
hauteur / biseau vers la gauche.
 Pour enlever la plaque d’obturation, placer votre index
doigt dans le trou et puis soulevez l’extrémitéavant et
tirez-la vers l’avant de la scie.
 Pour réinstaller la plaque à gorge, la première glisser
la languette dans la fente de l’arrière de la scie et alors
appuyer pour obtenir à sa place.
POUR CHANGER ENTRE UNE COUTEAU DIVISEUR
Voir la figure 11.
Cette scie est expédiée avec le couteau diviseur a placé
dans la coupe de non traversante ou « en bas » la position
et doit être en.« en haut » la position pour toutes autres
opérations de coupe.

Débrancher la scie.
Placer en la position « en haut » pour tout par les coupes
traversante :

Retrait de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 S’emparer de l’écarteur et le tirer vers le côté droit de la
scie pour relâcher l’écarteur du serre-joint de couteau
diviseur.
 Le tire l’écarteur en haut jusqu’à ce que es goupilles
internes sont engagées et l’écarteur c’est ci-dessus de
la lame de scie.
 Verrouiller le levier de dégagement en appuyant le levier.
 Réinstallez de la plaque à gorge.
Placer en la position « en bas » pour tout par les coupes
non traversante :

Retirer de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 S’emparer de l’écarteur et le tirer vers le côté droit de la
scie pour relâcher l’écarteur du serre-joint de couteau
diviseur.
 Appuyer le couteau diviseur jusqu’à ce que es goupilles
internes sont engagées et l’écarteur au-dessus de la lame
de scie.
 Le tire l’écarteur en haut jusqu’à ce que es goupilles
internes sont engagées et l’écarteur c’est ci-dessus de
la lame de scie.
 Verrouiller le levier de dégagement en appuyant le levier.
 Réinstallez de la plaque à gorge.
EN « HAUT » POSITION POUR TOUT PAR TRAVERSANTE
EN « BAS » POSITION POUR TOUTE
COUPE DE NON TRAVERSANTE
PLAQUE À
GORGE
COUTEAU
DIVISEUR

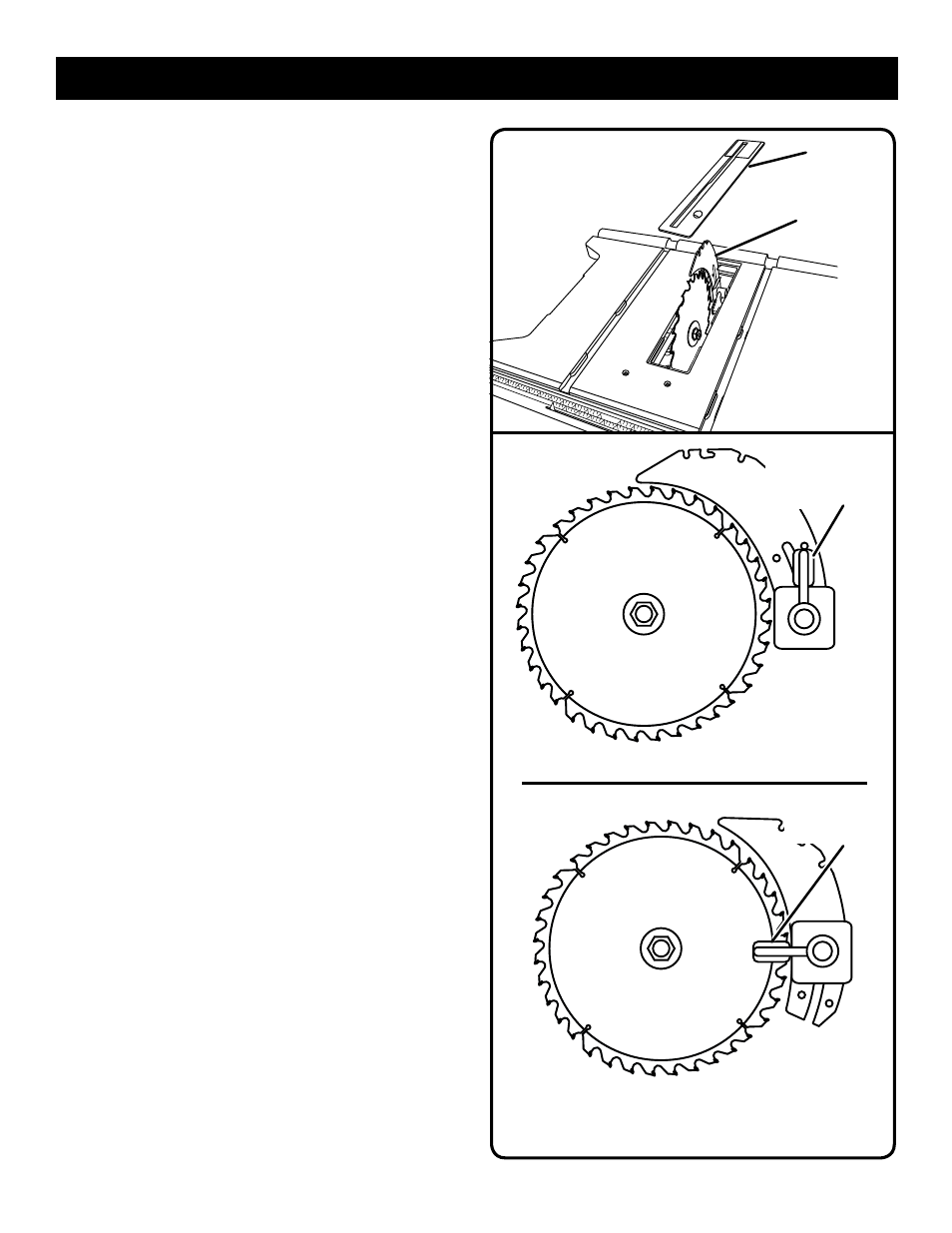

Fig. 11
Fig. 11
Fig. 10
LEVIER DE
DÉGAGEMENT
(DÉVERROUILLÉE)
LEVIER DE
DÉGAGEMENT
(VERROUILLÉE)
